Mehr ->Rangierdiorama - Update 22 - Gleisplan
Erstellt am Donnerstag, 8. September 2022, zuletzt aktualisiert am Sonntag, 18. September 2022
Hallo zusammen,
nach etwas längerer Zeit kann ein Update präsentiert werden.
Die Gleisanlagen in der Kulisse, also die Abstellgleise, Drehscheib und die seitlich ansetzbaren Wenden sind bereits komplett betriebsfähig und fertig.
Jetzt stand eine weitere Ausgestaltung des eigentlichen Dioramas im sichtbaren Bereich an. Aktuell ist das zwar noch lange nicht abgeschlossen, aber einige wesentliche Bestandteile konnten ergänzt werden, wodurch sich der Gesamteindruck weiter komplettiert.
Erstmal gab es Anpassungen am Gleisplan...
Fortsetzung folgt demnächst !
so und nun viel Spaß beim Betrachten der Bilder
Grüße
M.Kernl
Die Anbindung des Ladegleises an das bisher unmotiviert hinter der Rollbockgrube endende Meterspurgleis geisterte schon länger durch meinen Kopf...
... und wurde nun umgesetzt
die Kreuzung liegt teilwiese in Bögen, die Einfädelung der Meterspur auf die Gegenseite gestaltete sich schwieriger als gedacht, die benötigten Spurkranzlücken erforderten einiges an "Tricksereien"
die Kreuzung liegt teilwiese in Bögen, die Einfädelung der Meterspur auf die Gegenseite gestaltete sich schwieriger als gedacht, die benötigten Spurkranzlücken erforderten einiges an "Tricksereien"

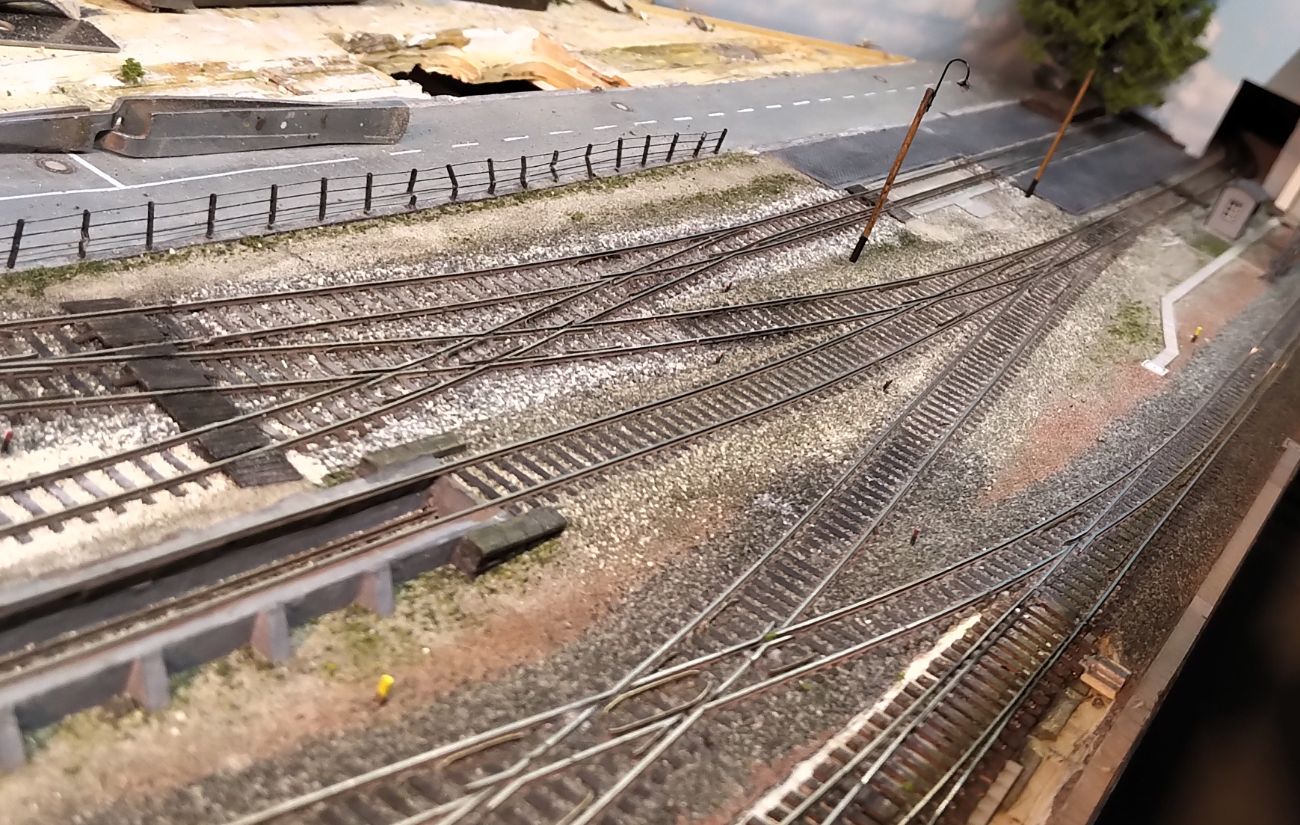

Hier die vollständige Anbindung des Ladegleises, Im Hintergrund die Vorbereitung für eine Gleiswaage

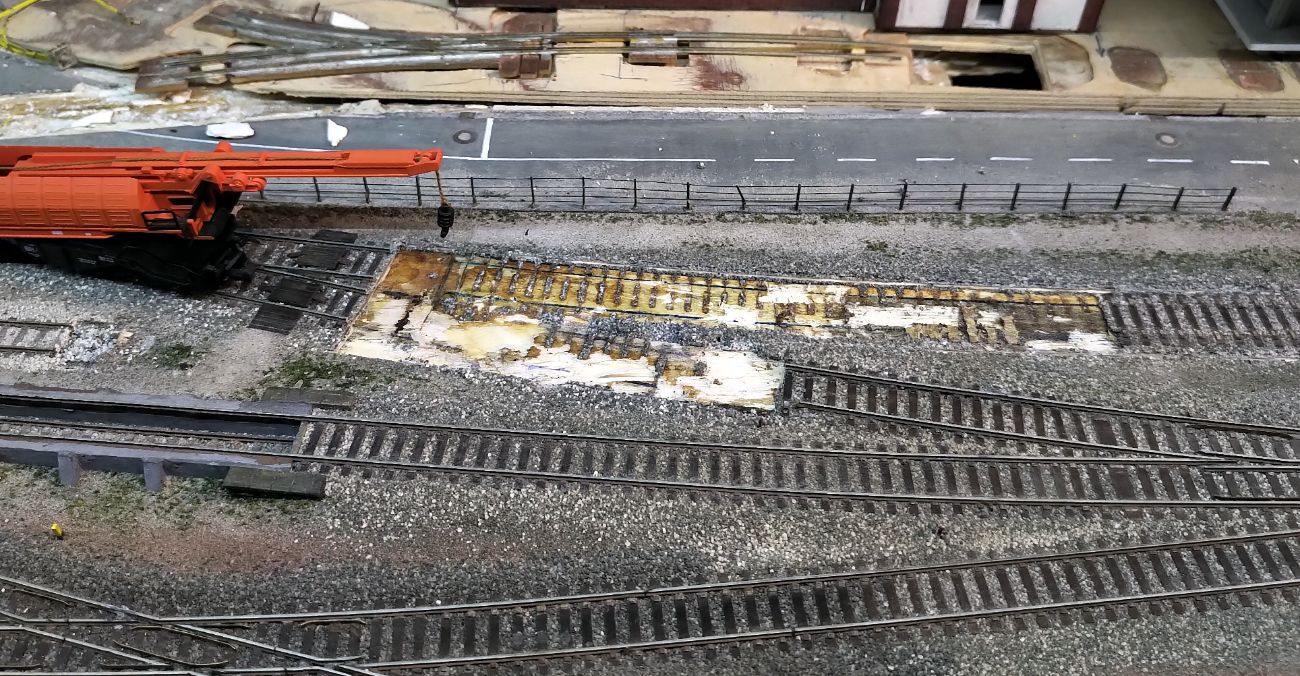

das bisher provisorisch zur Rundumfahrt platzierte Gleis an der Vorderkante des Dioramas kann nun endlich ordentlich verlegt werden, nachdem die dafür benötigte Weiche 190 1:7,5 von N40 verfügbar ist

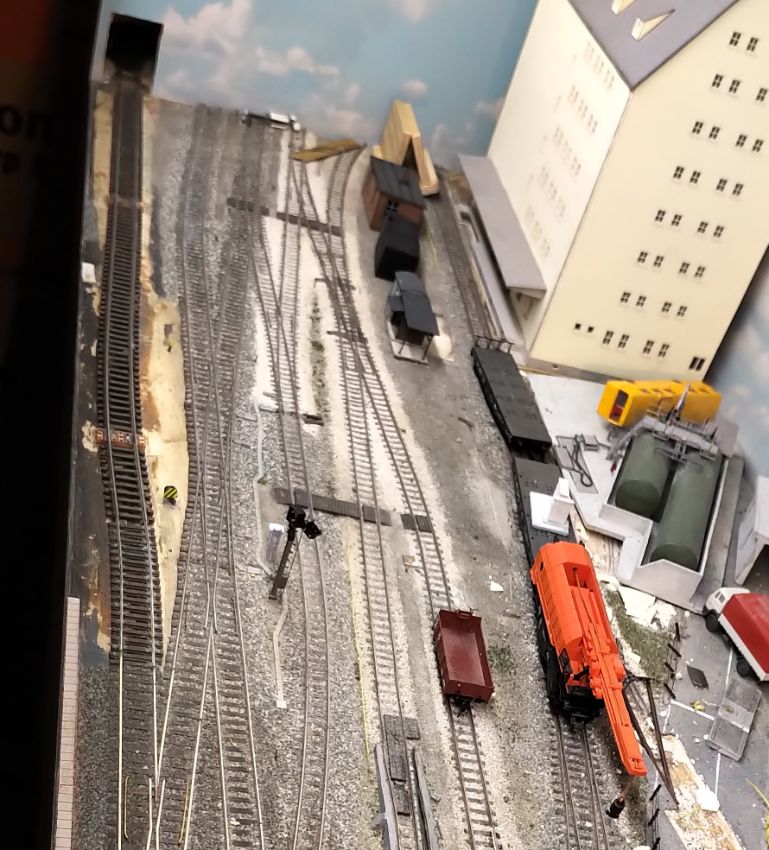

dazu wir die hier noch sichtbare EKW und die davor liegende Weiche 1:9 erstmal ausgebaut
dazu wir die hier noch sichtbare EKW und die davor liegende Weiche 1:9 erstmal ausgebaut

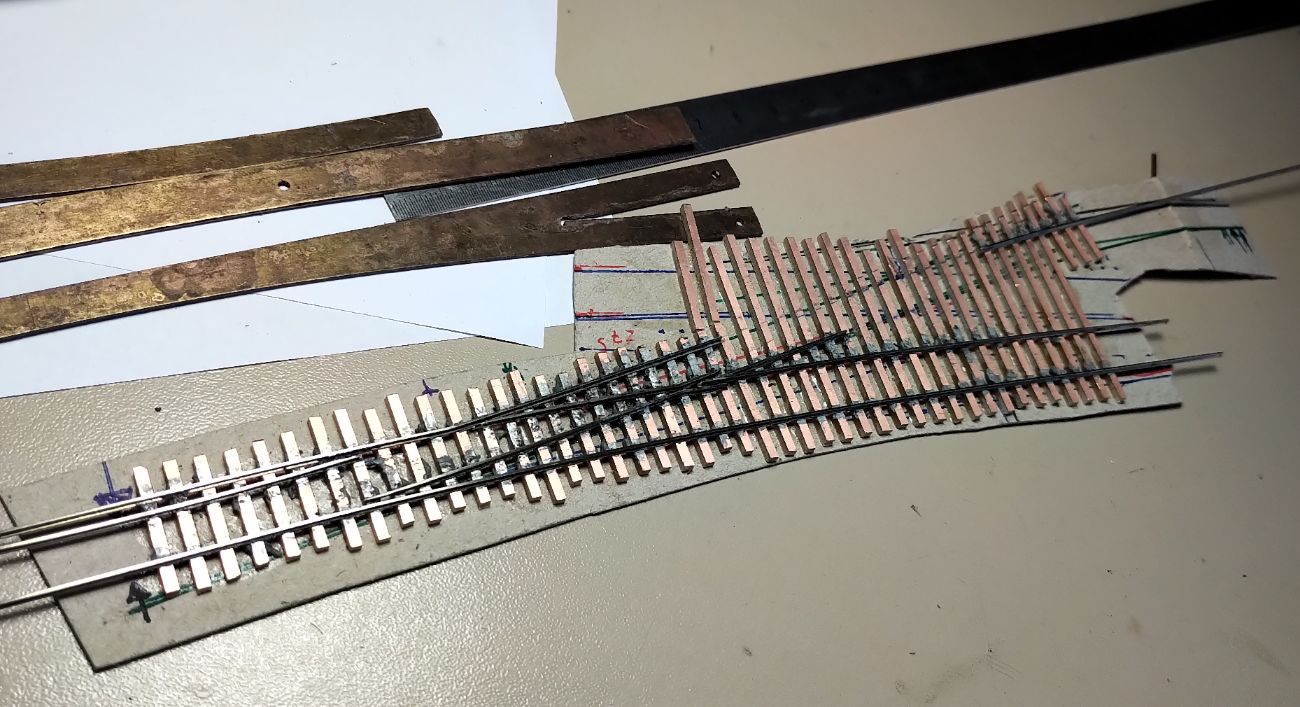

die Weiche 1:7,5 wird im Radius 1160 m aufgebogen, es ergibt sich dadurch die für die DKW benötigte Tangentensteigung von 1:9

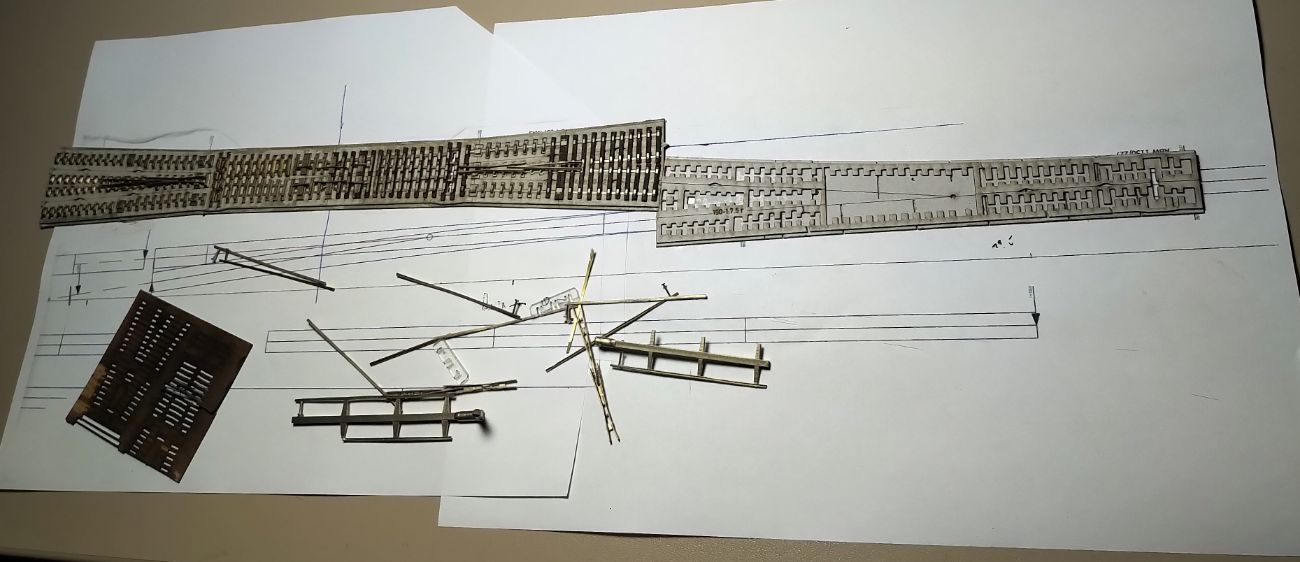

sehr angenehm, wenn die Planung in AutoCad exakt mit dem Schwellenbild in 1:160 übereinstimmt. Eine vorhandene Messingschablone mit Radius 1200m wurde als "passend" zur Bearbeitung der Bogenweiche verwendet
sehr angenehm, wenn die Planung in AutoCad exakt mit dem Schwellenbild in 1:160 übereinstimmt. Eine vorhandene Messingschablone mit Radius 1200m wurde als "passend" zur Bearbeitung der Bogenweiche verwendet

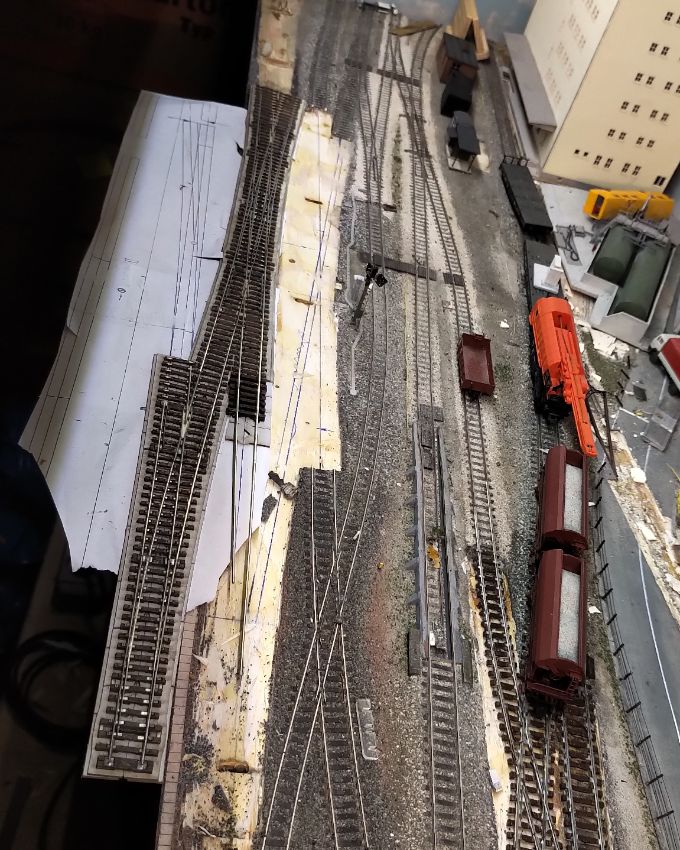

der 1. Eindruck sieht schonmal nicht schlecht aus, ob dann wirklich alle Gleisachsen optimal fluchten wird sich erst noch zeigen
auf die links auf der Zeichnung erkennbare Weiche 500 1:12 wird später noch eingegangen
auf die links auf der Zeichnung erkennbare Weiche 500 1:12 wird später noch eingegangen

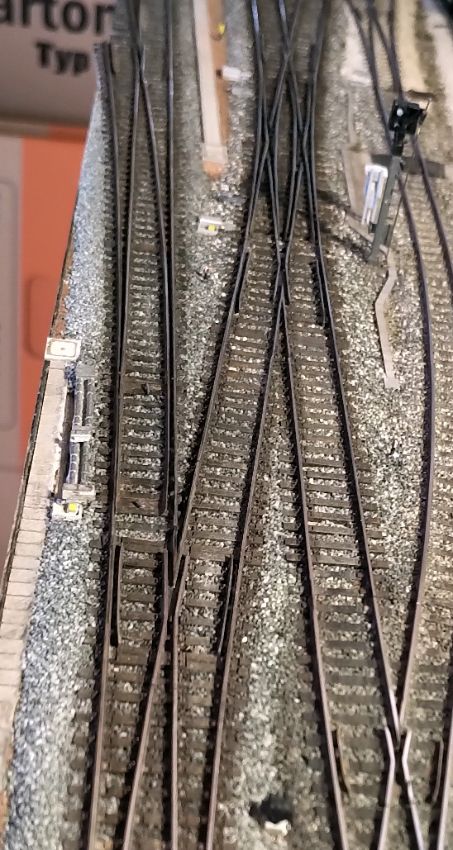

die Gleiserbindung bestehend aus DKW und Bogenweiche macht sich ganz gut
auch der Übergang vom N40 Holzschwellengleis zu den alten Petau Gleisen mit gefrästen Pertinax-Schwellenrosten konnte optisch ganz zufriedenstellend angeglichen werden
das an der Stelle nicht mehr ganz standesgemäße Sperrsignal soll später gegen eines von Weinert ersetzt werden...
auch der Übergang vom N40 Holzschwellengleis zu den alten Petau Gleisen mit gefrästen Pertinax-Schwellenrosten konnte optisch ganz zufriedenstellend angeglichen werden
das an der Stelle nicht mehr ganz standesgemäße Sperrsignal soll später gegen eines von Weinert ersetzt werden...
hier nochmal die Gleisverbindung

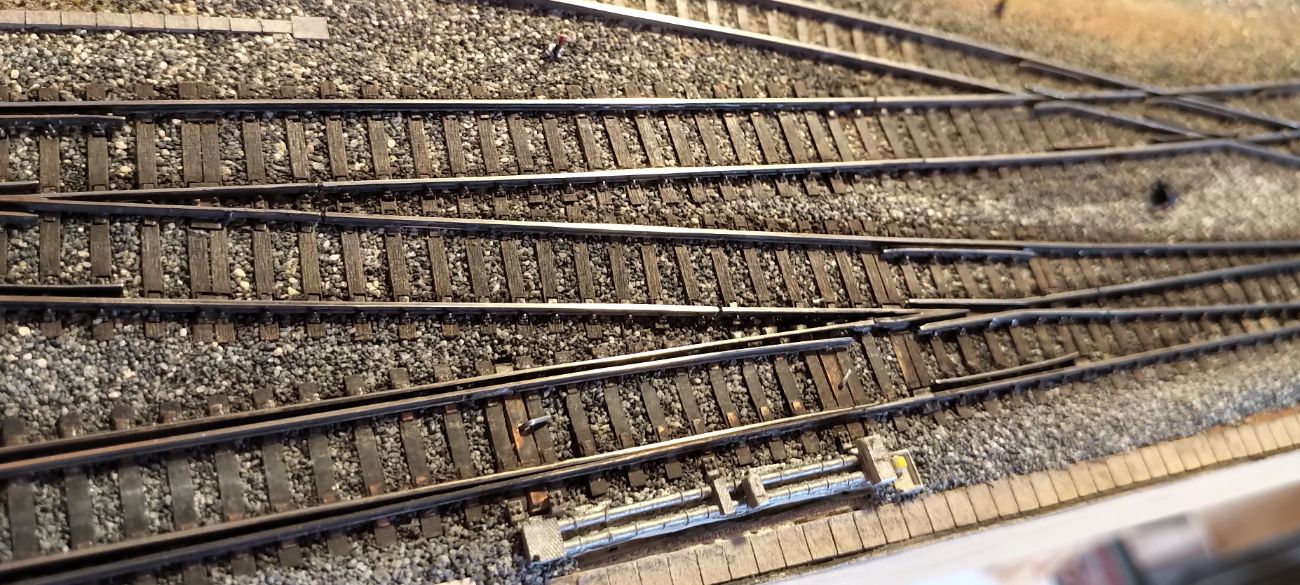

und die Stellschwellen der 500er Weiche, diese beginnt direkt am Weichenende der 1:7,5er, also hinter der Herzstück
und die Stellschwellen der 500er Weiche, diese beginnt direkt am Weichenende der 1:7,5er, also hinter der Herzstück
