Friederich K., alias "Kupzinger"
Mehr ->Wendeschleife als Schattenbahnhof II
Erstellt am Sonntag, 6. Januar 2013, zuletzt aktualisiert am Sonntag, 15. März 2015
Forstsetzung zu http://www.mobablog.info/blog.php?id=1649.
Hier noch ein paar konstruktive Details:
Die Durchfahrthöhe beträgt 5 cm. Die Durchfahrrichtung ist fix im mathematisch positiven Sinn. Zunächst wird auf ca. 1 m eine Höhe von 2,5 cm erklommen. Dann geht es auf weiteren ca. 130 cm um 5 cm in die Tiefe. Zum Schluss dann wieder auf ca. 1 m um 2,5 cm hinauf. So sind die Steigungen mit 2,5% beschränkt, aber gute Bemsen braucht man halt ;)
Der Innenradius beträgt 20 cm und wird nur im Gefälle befahren (~R1).

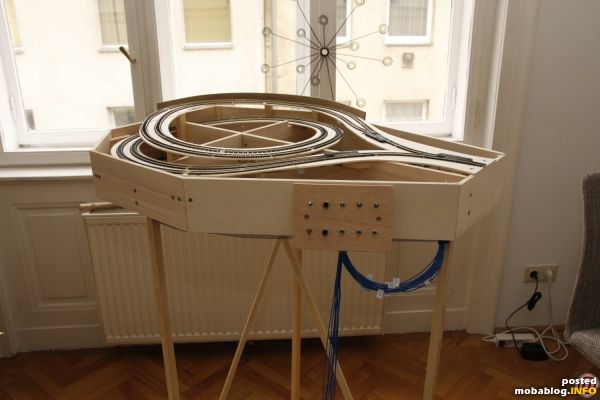

Gesamtansicht. Die Bedienplatte ist nur temporär und wird noch durch eine Microcontroller-Steuerung ersetzt. Das Interface zum Modul (25-Poliger Sub-D-Stecker) ist aber schon final.

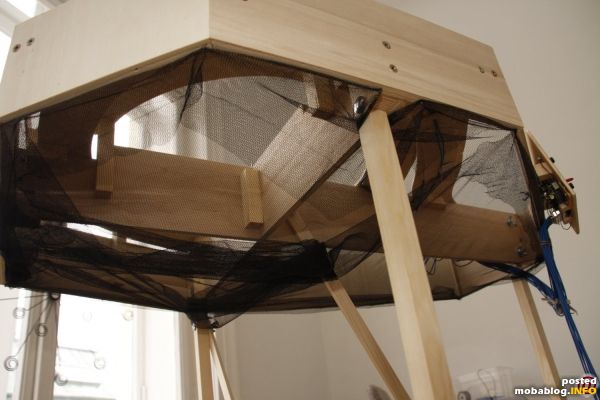

Zum Schluss gab es noch einen Fallschutz (Fliegennetz aus dem Baumarkt).
Und dann war es soweit für den ersten Testeinsatz.

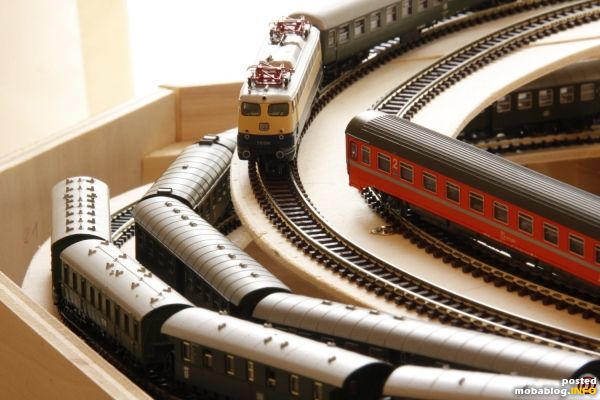

Ihrer Bestimmung gemäß ist die Wendeschleife gleich einmal recht voll.

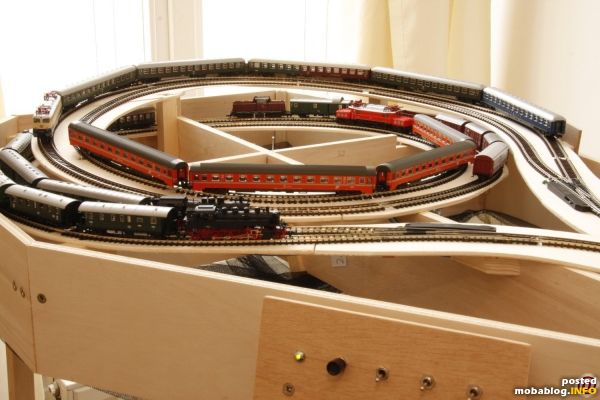

Hier sind 5 von 6 Stellplätzen belegt.

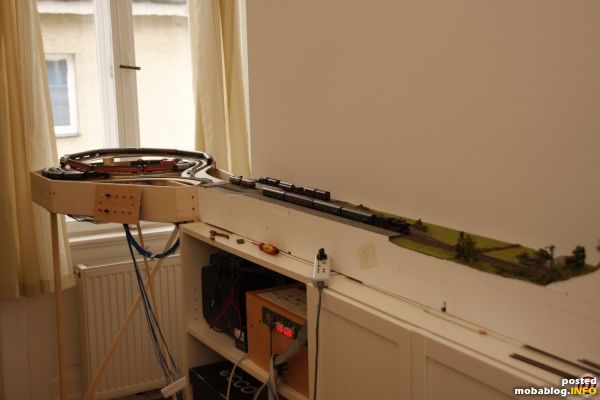

Zum Abschluss noch die Planansicht.
Beste Grüße
Kupzinger
