Steuerung und Verdrahtung der Anlage
Meine Anlage wird digital betrieben. Ich verwende die Intellibox im DCC Modus, die Rückmeldung erfolgt über Littfinski RM-GB-8, welche den jeweiligen Blockstatus via HSI-88 an das Computerprogramm TrainController melden.
Die Weichen sind alle gemäss einschlägigen Dokumentationen aus dem Internet umgebaut und damit betrieb- und kurzschlusssicher gemacht. Bewegt werden sie mit Hoffmann MWA02S Antrieben, von welchen ich gerade kürzlich noch eine grössere Menge bestellt habe, da diese ja evtl. nicht mehr weiter hergestellt werden. Die Weichenmotoren werden mittels M-DEC-DC-F Decoder (ebenfalls Littfinski) angesteuert. Alle Weichen laufen eigentlich seit Anbeginn völlig problemlos.
Die zwei Kehrschleifen der Anlage werden über den Kehrschleifenautomat SLX805 von Rautenhaus betrieben. Die eine Kehrschleife, die bereits in Betrieb ist, läuft damit völlig problemlos.
Die konsequente Segmentierung der Anlage gilt auch für die Verdrahtung. Jedes Segment besitzt eine eigene Ringleitung mit eigener Einspeisung. Die Segmente verfügen über Steckanschlüsse zum angrenzenden Segment, so können diese entweder zusammen-geschaltet oder aber (z.B. 3 Segmente zusammen) über einen eigenen Booster betrieben werden. So bin ich relativ flexibel, was die Versorgung mit Digital und Trafostrom angeht.
Noch einige Worte zur Verdrahtung. Die Ringleitungen sind durchgehend, ich befestige sie mit Lüsterklemmen am Rahmen. Diese dienen einfach der Halterung, man kann die Leitung aber so sehr schön spannen. Dort, wo Strom abgenommen werden soll, isoliere ich einen Teil ab und verzinne diesen. Abgehende Kabel (zu Digitalbausteinen oder zum Gleis) können dann einfach dort angelötet werden.
Jetzt viel Spass beim Betrachten der Bilder!

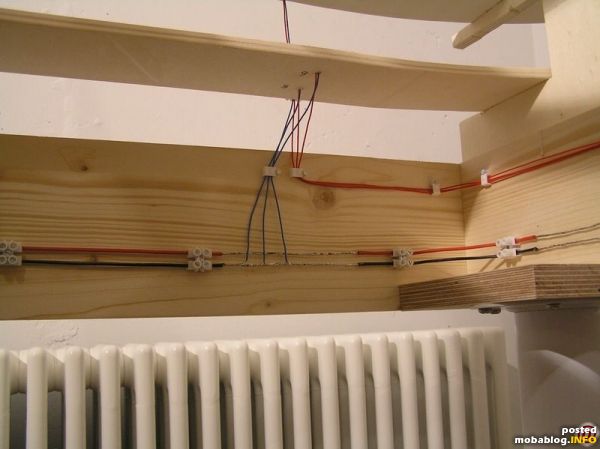

Hier sieht man die Ringleitung, welche mit Lüsterklemmen am Rahmen befestigt ist. An abisolierten Teilen können Kabel zur Gleiseinspeisung angelötet werden.

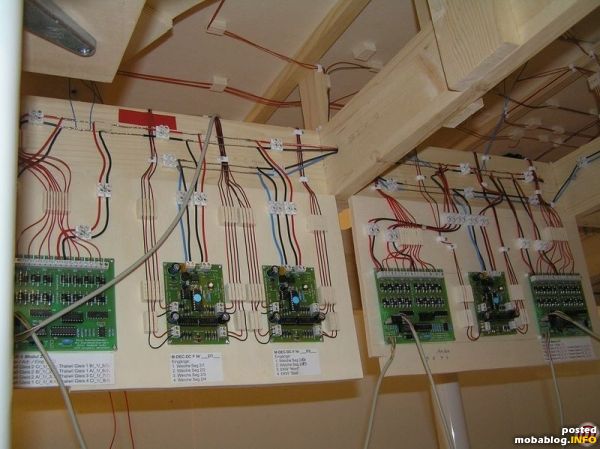

Rückmelder und Weichendecoder für den Bahnhof "Thalwil am See"

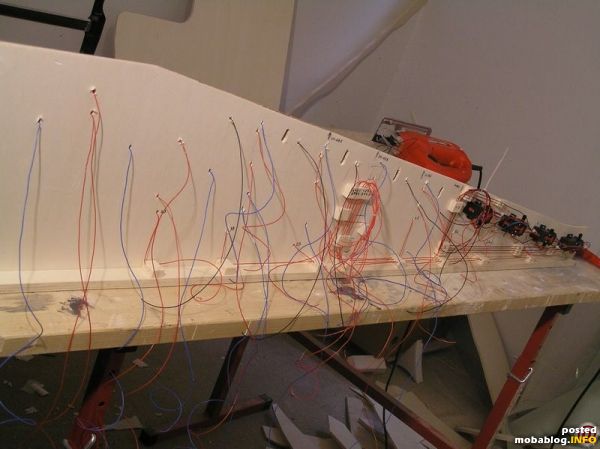

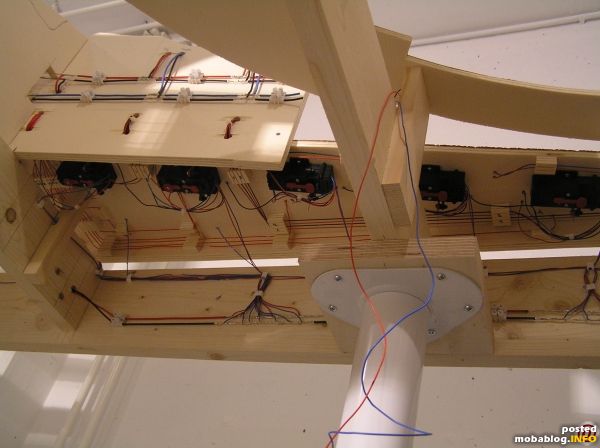

Der 10-gleisige Hauptschattenbahnhof von unten mit Kabelgewirr...

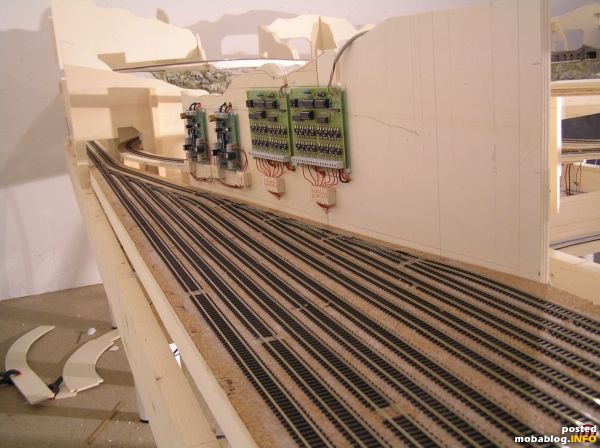

...und im eingebauten, fertig verdrahteten Zustand.

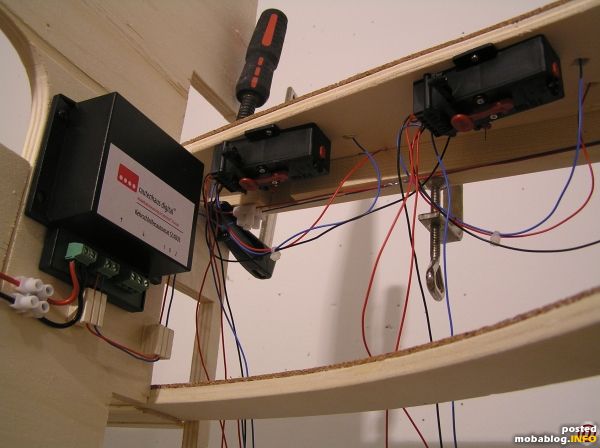

Kehrschleifenautomat von Rautenhaus und einige Hofmänner. Dies ist die Einfahrt in den kleinen 3-gleisigen Schattenbahnhof der Einzelspurstrecke. Die hängenden Kabel sind noch nicht verlegt.

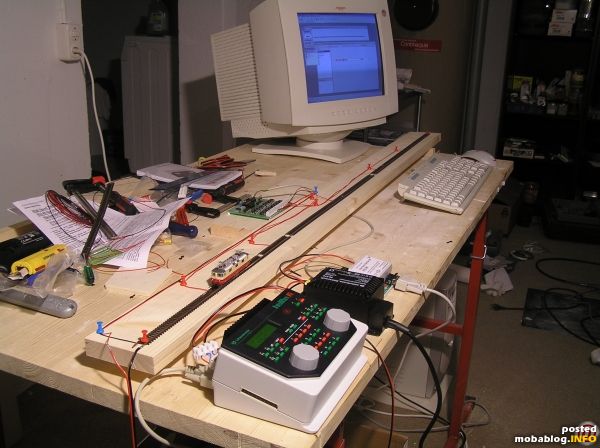

Erste Schritte mit IB, HSI-88 und TrainController. So lernt man das Ganze schnell und einfach.

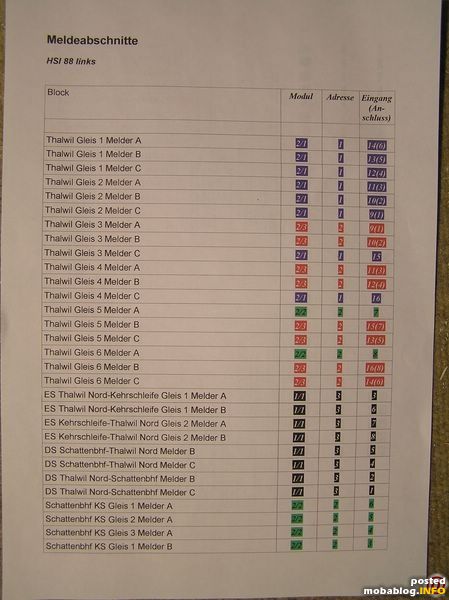

Auch Dokumentation muss sein. Rückmeldeabschnitte, Eingänge, Adressen, etc...
Wenn's dann problemlos läuft, herrscht natürlich Freude!
