Mehr ->Licht im Doppelstock
Erstellt am Samstag, 20. März 2021, zuletzt aktualisiert am Freitag, 26. März 2021
Es gibt Wagen, für die es keine herstellerseitige Beleuchtung gibt. Dazu gehören die Prototyp Doppelstockwagen, sowohl die Kurzen als auch die Langen. Da die Wagen noch in der Epoche IV im Einsatz waren, gehörten sie zu meinem Beuteschema. Licht wollte ich aber auch haben. Die Stromabnahme habe ich mit Messingbuchsen realisiert (siehe Stromabnahme im Drehgestell https://www.mobablog.info/blog.php?id=2641 ). Bei den Prototyp Doppelstockwagen gibt es drei Ebenen die zu beleuchten sind. Dazu nutze ich ein Beleuchtungssystem mit verschieden langen LED-Plättchen (SM50&Co). Ein Wagen hat auch eine Schlußendbeleuchtung bekommen.

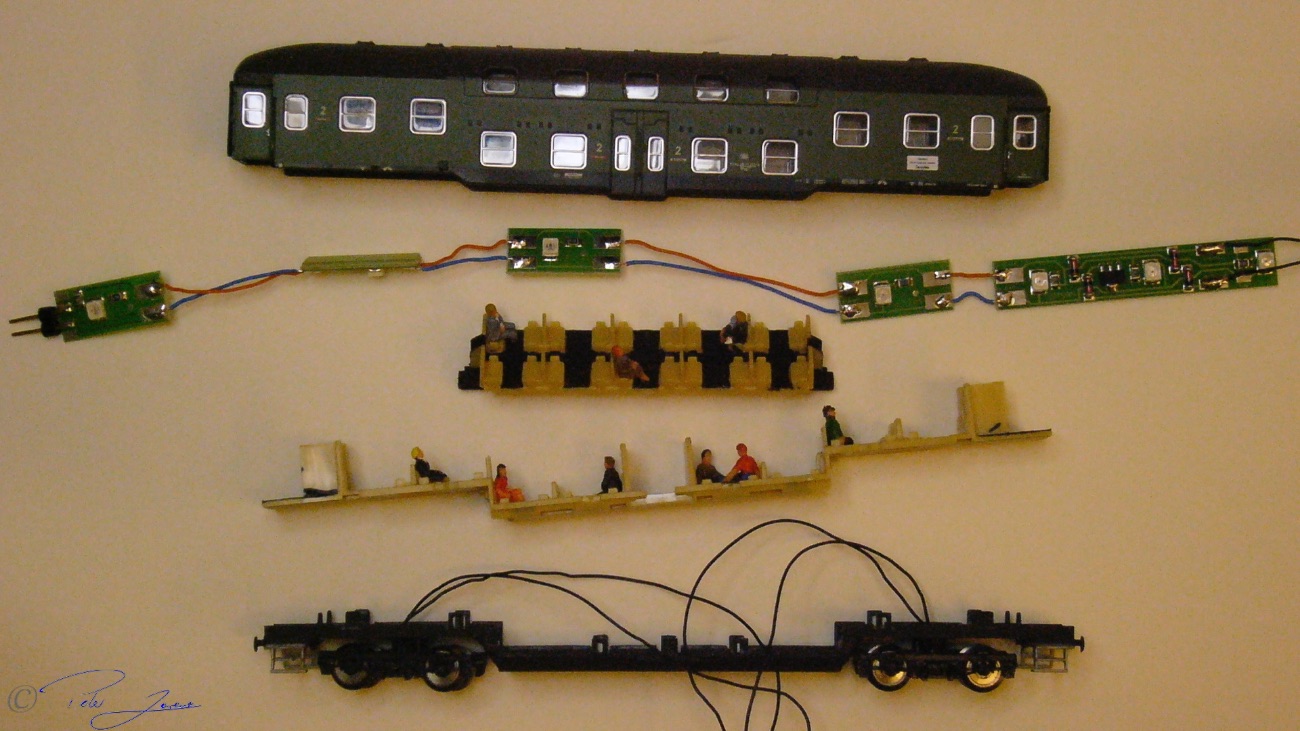

In der Vorbereitungsphase habe ich die Wagen nicht nur auseinander genommen sondern auch farblich die Fußböden bearbeitet und Fahrgäste eingeladen. Die LED-Platten wurden mit ausreichend langer Litze verbunden, um später im Wagen so wenig wie möglich löten zu müssen.

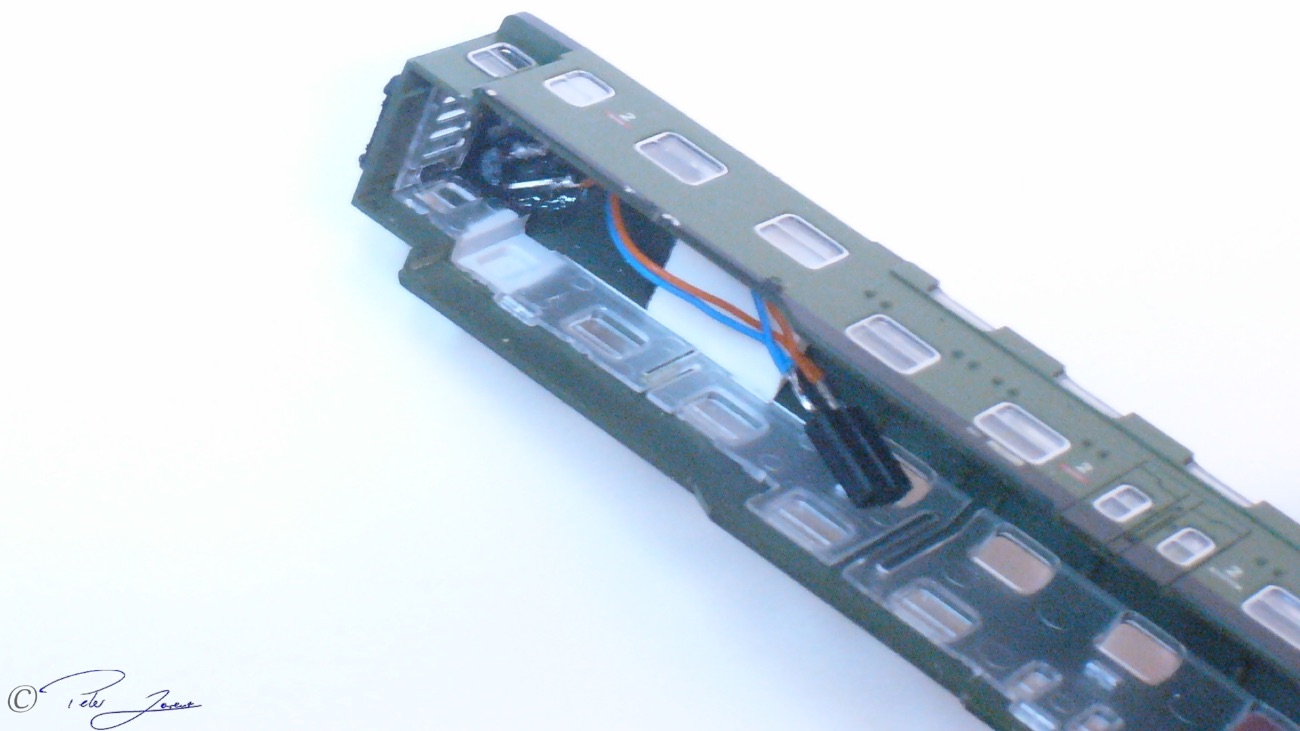

Als erstes wurden die Öffnungen für die Zugschlußbeleuchtung durchbohrt und mit angeschliffenen roten LED hinterlegt, die auch schon im Vorfeld verlötet waren. Durch die gewählte Bauweise mit den vorkonfigurierten LED-Plättchen war die Anbindung an die zu letzt einzubauende Platine vorgegeben, woraufhin ich hier eine Steckverbindung wählte (um nicht im Wagon löten zu müssen).

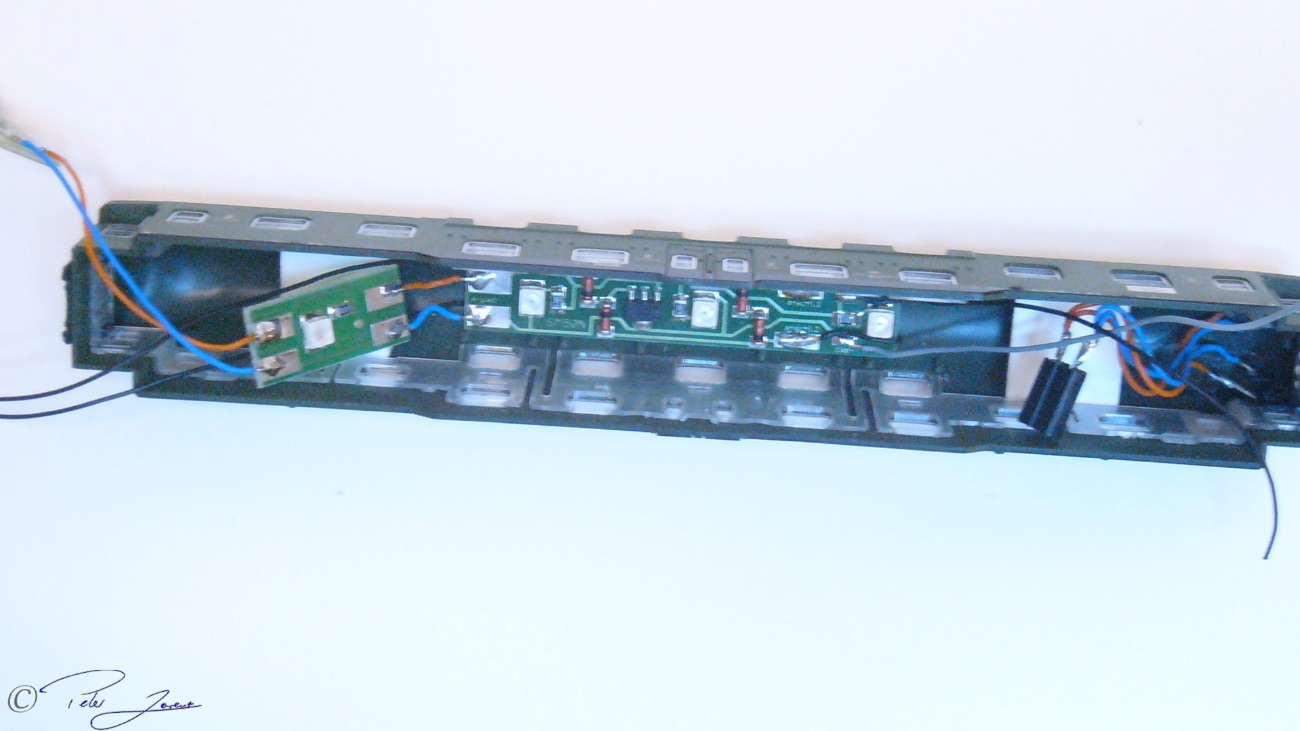

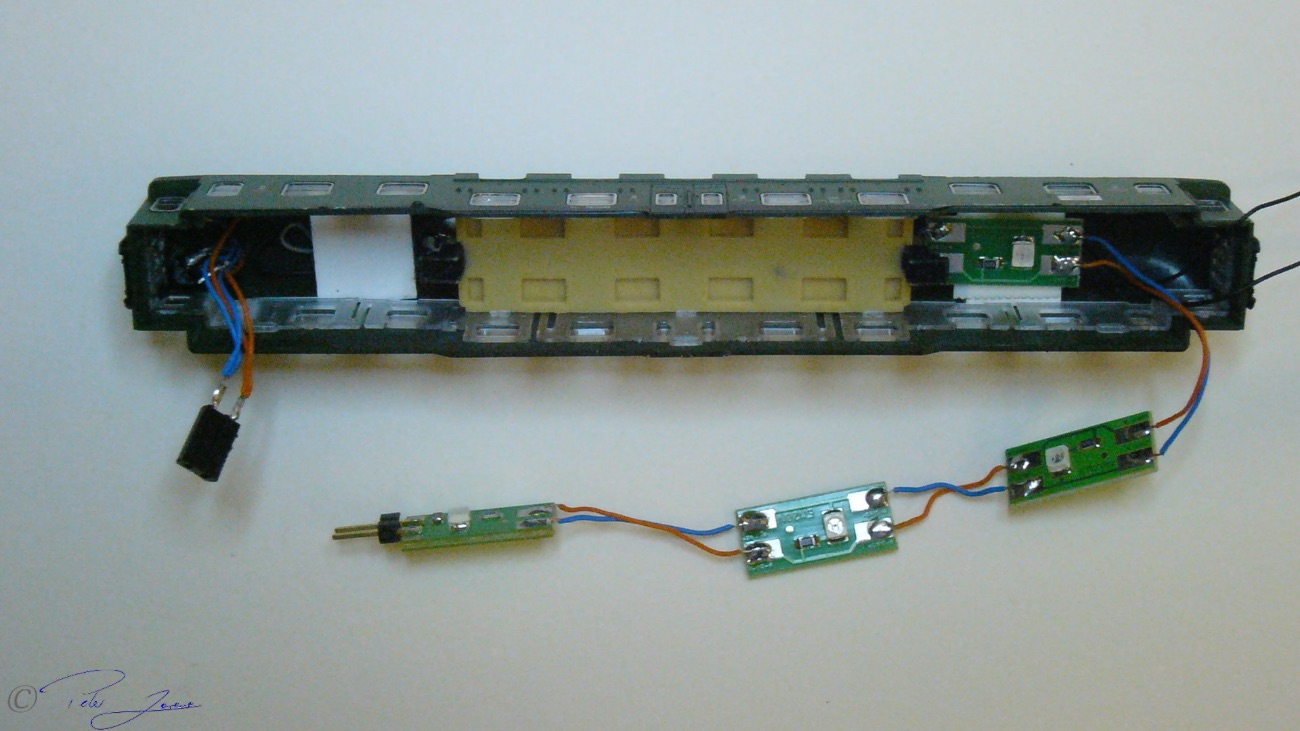

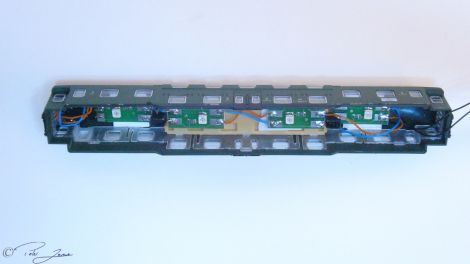

Alsbald wurden die ersten LED-Plättchen in der Dachkanzel und in einem Drehgestellbereich eingesetzt. Von dem LED-Plättchen im Dachbereich gehen auch die Kabel (grau, schwarz) ab, die zur Versorgung der ganzen Beleuchtung herangezogen werden. Die weißen Plättchen unter dem Dach an den Enden (mittlere Ebene) bringen die dortigen LED-Plättchen auf einen gleichen Abstand zu den Sitzen wie in den beiden über einander liegenden Sitzbereichen.

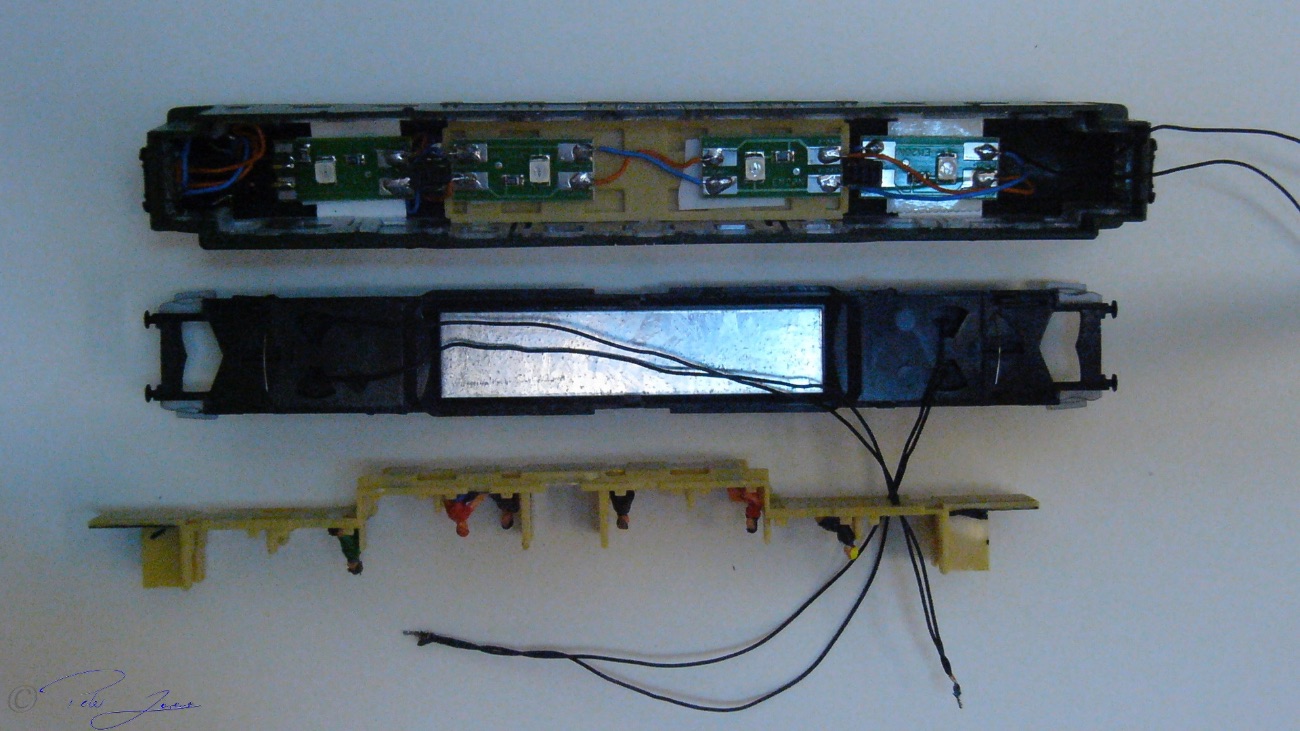

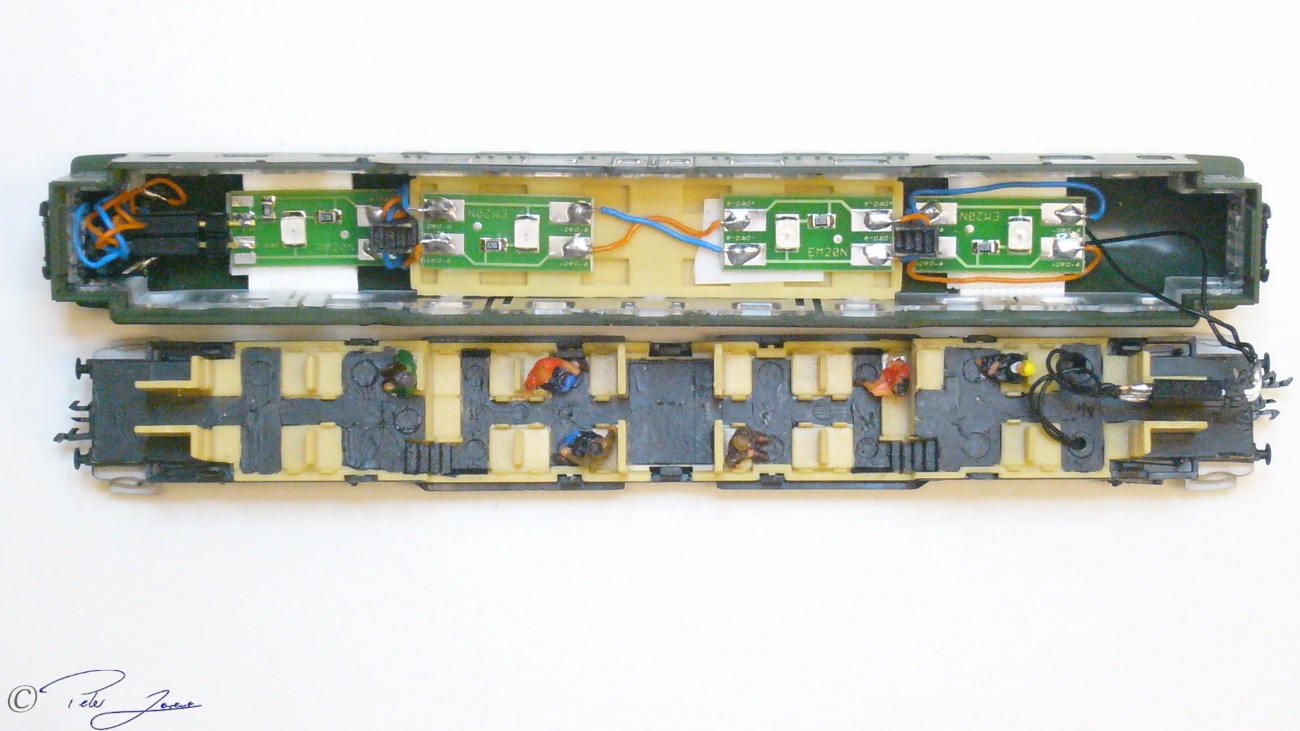

Die Kabel von den Drehgestellen wurden im Bodenbereich unter den Sitzen zu einer Seite hin zentriert und über einem Drehgestell in den Sitzbereich geführt. Dort findet die Verbindung mit den LED-Plättchen auch wieder über eine Steckverbindung statt.

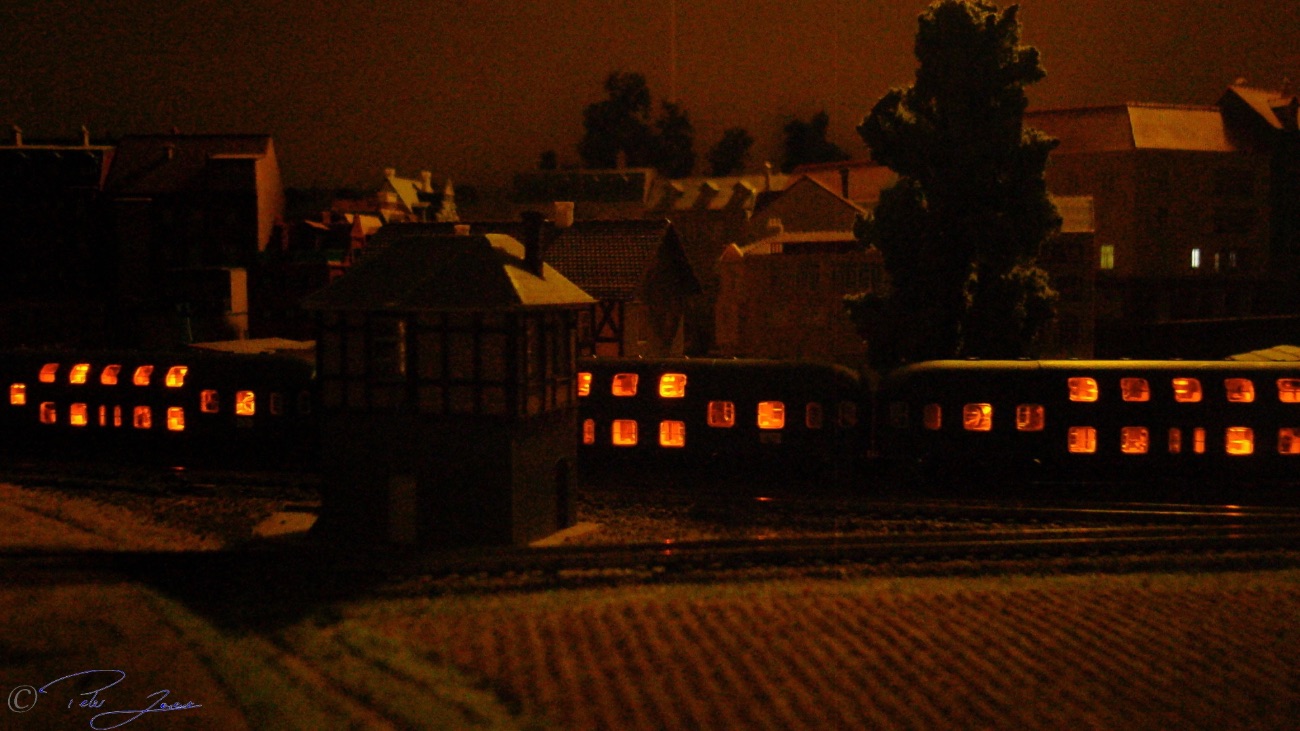

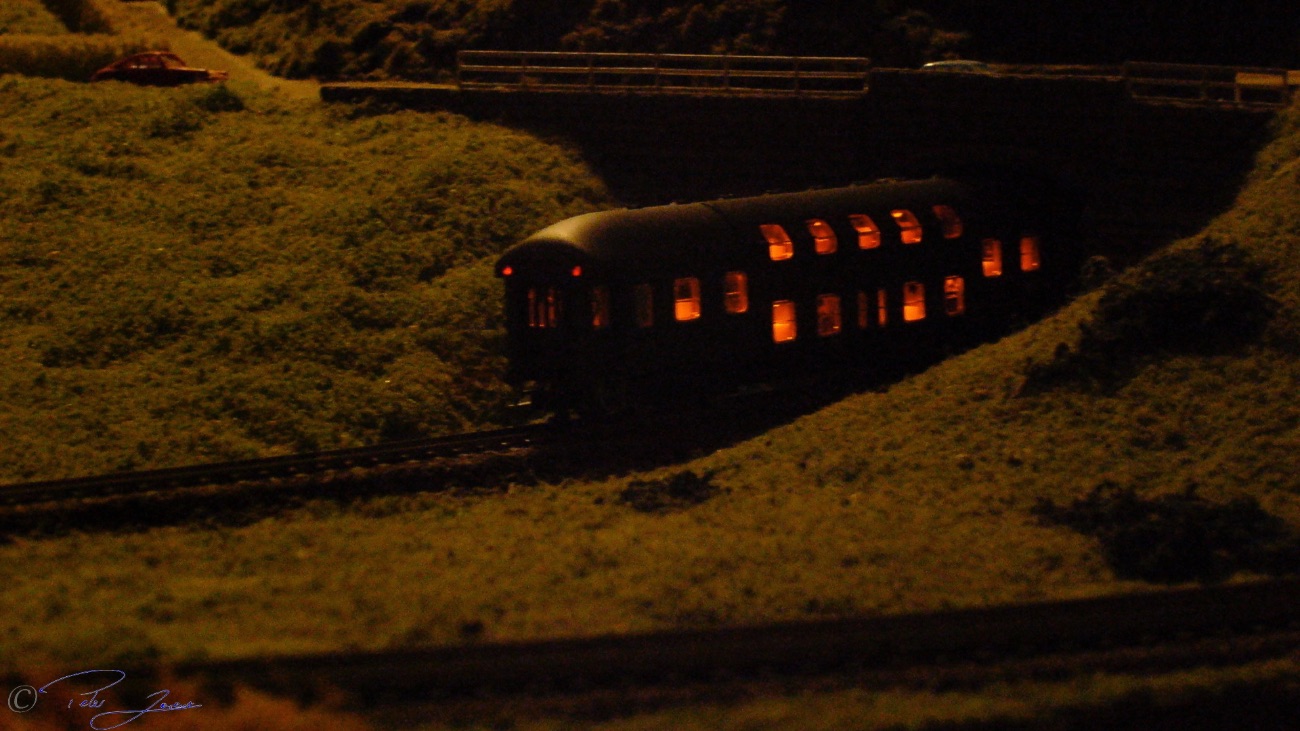

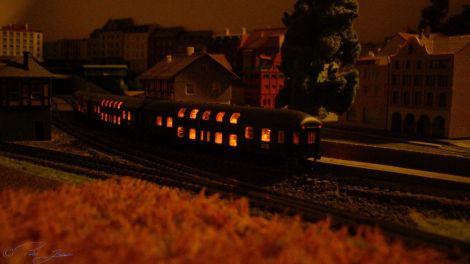

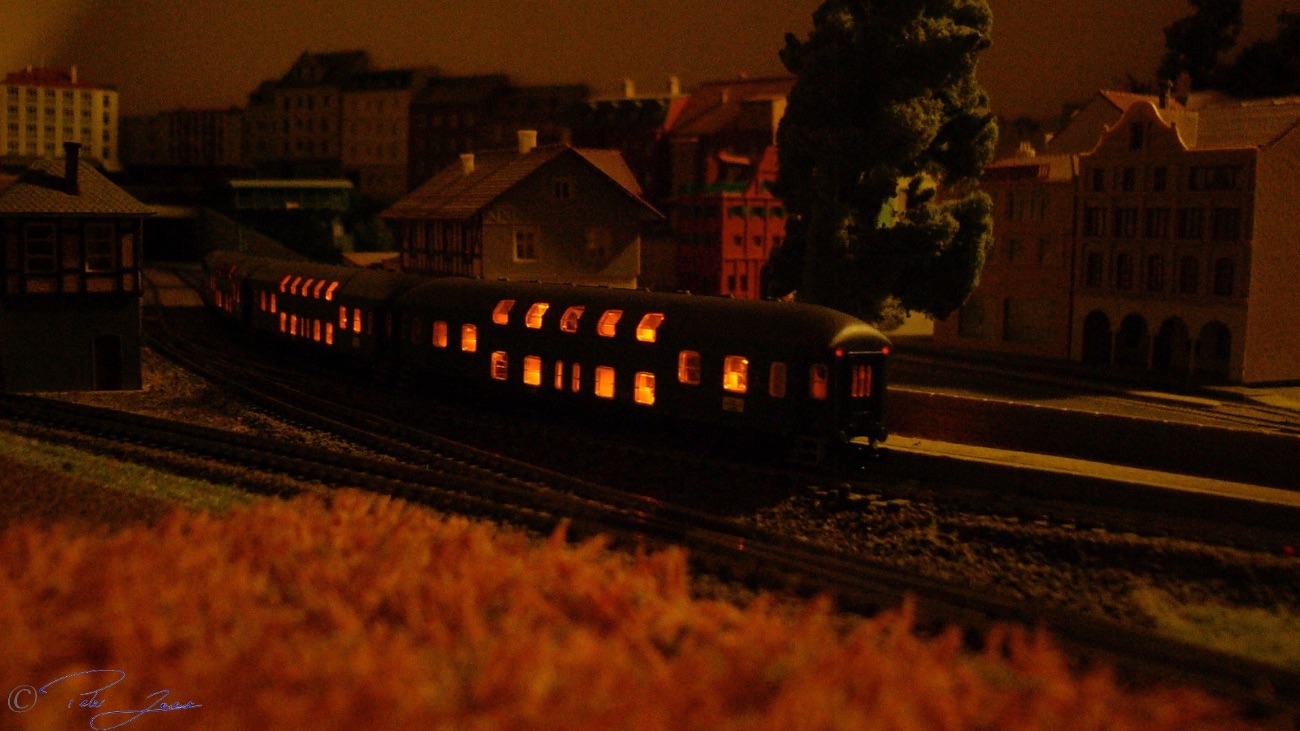

Nach dem Zusammensetzen der Wagen kann man die leicht schummrige Beleuchtung dann genießen.
