jörg k., alias "joka"
Mehr ->„Alt Freyham – Ochskyl „
Erstellt am Sonntag, 13. September 2020, zuletzt aktualisiert am Freitag, 2. Oktober 2020
Meine Anlage „Alt Freyham – Ochskyl „
Motiv:
Mittelgebirgs-Kleinstadt (Oberzentrum) in ländlich-reizvoller Umgebung, mit Camping am See, Burg und Mini-Skigebiet, an Fluß "Knurr"mit Kanalanschluß gelegen, mit Zulauf aus "Knurrbach", Eisenbahnknotenpunkt, 8-gleisiger Hbf, kleines Hafen-Gewerbegebiet, Güter-, Hafen- und 9-gleisiger Rangier-Bhf , mittelgroßes Bahn-Bw, Anschluß „Rollende Landstraße“ Richtung Schweiz / Italien & sowie diverse Reiseverbindungen Richtung
Nord-Süd Spanien <-> Skandinavien / West-Ost Benelux <-> Ost-EU
Maßstab: N (1 : 160)
Baumaterial & Befestigung:
10 mm Pappelsperrholz, Styrodur, Montageschaum, Kork, Balsa, Pappe/Papier, Uhu Alles & Sekunden Kleber, Heißkleber,
Ponal-Weißleim, diverse Spaxschrauben, M8-Gewindeschrauben
Gebäude/Gelände:
Eigenbau sowie Faller / Pola / HEKI / Diverse
Total-Flächenmaß:
540 x 300 cm (LxB) in Segment-Rahmenbauweise:
3 Dreier-Linien Standard-Segmente längsverbunden (1-3 / 5-7 / 9-11)
davon 2 Linien querverbunden über Single-Segmente (4 / 8)
Maximale Gelände-Bauhöhe ab Rahmenoberkante ca. 110 cm
Abmessung Segmente: 8 x Standard-Segment: 180 x 90 cm
1 x Standard -Segment: 180 x 60 cm
2 x Single-Quer-Segment: 160 x 30 cm
Gleise/Fuhrpark: MiniTrix Standard & Flex-Gleise / MT, FLM, Diverse N
Gleisbild:
ca. 550 m Gleis- & 80 m Sbhf-Strecke, 42 Strecken- & 36 Sbhf -Blöcke
130 Sgn (Haupt-, Vor- und Sperrsignale), 158 W, 22 DKW, 24 KRZG,
Strecken Oberleitung Viessmann Masten, pseudo-elektrifiziert mit Zahnseide
Streckentypen:
3 Haupt (2-gleisig), 7 Neben (1-gleisig), 2 Güter (1-, 2-, mehr-gleisig), 5 Wend- & 4 Kehrschleifen & 5 Gleiswendeln
Steigungen: Haupt & Güter 2%, Neben 4%, Wendeln 2%
Durchfahrtshöhen: brutto 6 cm +/-1, netto 5 cm +/-1 (ab Gleisoberkante)
Steuerung:
Digital (Software RailWare, Komponenten Lenz),
Fahrbetrieb Blocksteuerung, alle Rückmelde- & Schaltfunktionen via Computer (wahlweise Handregler) / Interface / RS-Bus
Kommunikation: Zentrale <-> Anlagenanschlüsse via Sub-D-25 PIN Stecker
Spannungs-Versorgung:
- 4 Versorgungsbereiche Gleise: „Fahren“
- 1 Versorgungsbereich: Gleis belegt / frei „Melden“
- 1 Versorgungsbereich: Weichen & Signale „Schalten“
- 1 Analogversorgungsbereich: auf der Anlage für Beleuchtung etc.
Ausführung:
über Ringleitungen mit Abzweigen via OPOA bzw WAGO Klemmen
Zugverkehr:
Perso-Fern, ÖPNV, Güter-Nah/Fern, Bahn-Technik, Rangier, RoLa, Sonder & Museum
Zugtypen: P E D FD RB IC IR ICE TEE EUST THAL TGV / DIVERSE GÜTER
Mit Dampf, Diesel, Elektrizität
Epochen/Bahnen:
I – VI, DB, ergänzt durch DRG/B, DR, SBB, ÖBB, SNCF/B, NS, RENFE, Skandinavien und Ost-EU, Privat-Bahnen
Ableitung wichtiger Lebensorte (Stations-Namen):
Alt/ham = geboren und aufgewachsen Hamburg-Altona *
Ochs/Hasenhöh = Gymnasialzeit Osnabrück/Hasbergen b.OS *
Kyl = Studiumzeit Kiel *
Frey = Lebensmittelpunkt heute Freiburg
Beekenkerk = (pld. = ecclesia ex undis) Wohnort heute Umkirch b. FR
Ableitung Familie (Stations-Namen):
Drüjotes-Hof = meine Familie JörgJuliaJakobSabine *
Enibastal & St. Sixtilien = meine Frau Sabine *
Jakmannshorn = mein Sohn Jakob *
Herchensgrün = meine Tochter Julia *
Rabbitsweiler = meine Schwiegertochter Tina *
Eidamsried = mein unbekannter Schwiegersohn ???
Jockelbruck = ich selber der Bastel und Gartentyp *
Ableitung enge Verwandte (Stations-Namen):
Kirchmicheln = mein Pfarrer-Bruder Michael *
Arevsee = meine Nichtschwimmer-Schwester Vera *
Alfissäge = mein Gymnasiallehrer-Schwager Alfons *
Lieselschopf-Helmwald= meinen besten Schwiegereltern Liselotte & Helmut aus Schopfheim *
Kopfmühle = meinen Großeltern Kopfmüller zur Erinnerung *
Mäckänzie-Camping = meinen Eltern zur Erinnerung *
Martelalp = mein Mountainbiker Schwager Martin *
Manwaldeck = mein LKW-Fan Schwager Manfred *
Hommage an unsere Viecherei (Stations-Namen):
Mauzfeld = unseren landschaftfreudigen 2 halbwilden Katern *
Knurrbach = unserem Hund, der freudig jeden Bachlauf durchrast *
Schnurrbellstein = allen 3 tierischen Familienmitgliedern gewidmet *
Und sonst noch wegen der Funktion (Stations-Namen):
Kiekan = (plattd.) Haltestelle Bahn-Betriebswerk und -Instandhaltung *
Schöpphober = (plattd.) Haltestelle Bereich Hafen & Lagerschuppen *
Tüddelböhn = (plattd.) Haltestelle Bereich Umschlag Stückgut
Idee & Basis-Entwurf:
Freelance mit Paint / eigenhändig
Fein-Planung:
Übertragung auf Milimeterpapier im Maßstab 1 : 5 mit Bleistift, Radiergummi, Zirkel, Schablone, Lineal & Kurvenlinealen
Baubeginn.
voraussichtlich schon Ende 2020, fest geplant 2021
Copyright© Jörg Kandzia 1997 - 2020
Legende:
Hbf = Hauptbahnhof Bf = Bahnhof Hp = Haltepunkt Rbf = Rangierbahnhof Gbf = Güterbahnhof Bbw = Bahnbetriebswerk Shbf = Schattenbahnhof Rol = Rollende Landstraße Con = Container Oil = Öl & Betriebsstoffe BUL = Bulk Schüttgut Kohle / Sand / Kies / Schotter Cor = Getreide GW = Gleiswendel KS = Kehrschleife
WS = Wendeschleife grünes S = S-Bahn Vs25082020/jk
Hbf = Hauptbahnhof Bf = Bahnhof Hp = Haltepunkt Rbf = Rangierbahnhof Gbf = Güterbahnhof Bbw = Bahnbetriebswerk Shbf = Schattenbahnhof Rol = Rollende Landstraße Con = Container Oil = Öl & Betriebsstoffe BUL = Bulk Schüttgut Kohle / Sand / Kies / Schotter Cor = Getreide GW = Gleiswendel KS = Kehrschleife
WS = Wendeschleife grünes S = S-Bahn Vs25082020/jk

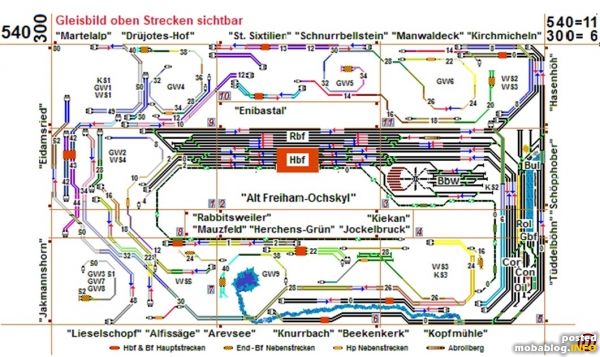

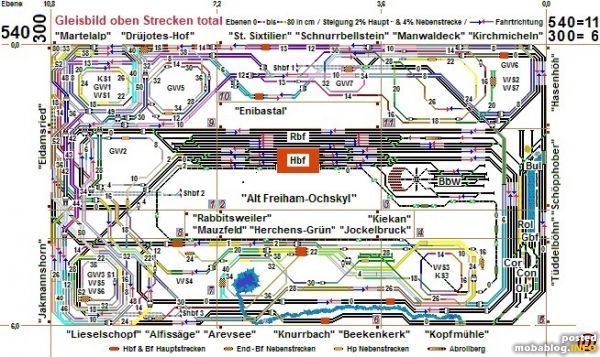

abb.1 stellt das gesamte gleisbild mit allen ebenen dar. in dieser abb.2 wird nur der gleisbildbereich dargestellt, der nacher auf der anlage sichtbar ist.

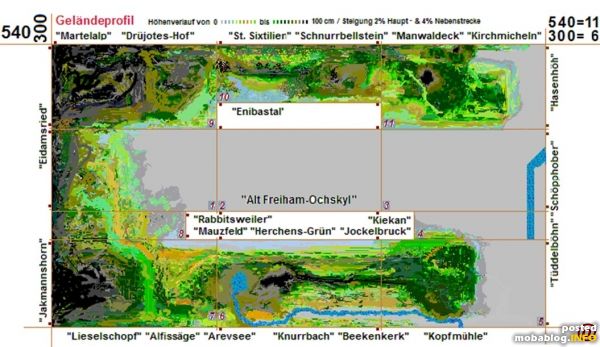

in dieser abb.3 wird das geplante geländeprofil dargestellt.

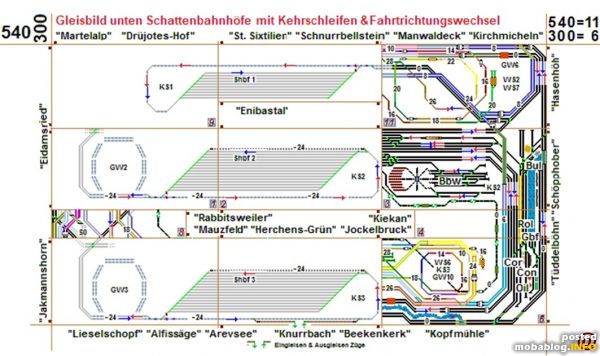

in dieser abb.4 werden die zufahrten und die schattenbahnhöfe 1 - 3 mit den entsprechenden wendeschleifen dargestellt. shbf 2 & 3 liegen 24 cm unterhalb der ebene 0, shbf 1 direkt unterhalb des geländes auf ebne 0.
