Motor Kohlenbürsten Tausch Piko BR 118

Erstellt am Freitag, 8. Juni 2007


Na langem suchen hab ich heute eine Piko BR 118 mit Fleischmann Kohlen ausgestattet.

ERGÄNZUNG:

Ich lasse die Bilder hier im Mobablog drin weil es doch eine bebilderte Anleitung darstellt.

Weil es gibt bei Gützhold passende Ersatzkohlebürsten + Federn zu den Piko Motoren in N.

Die Artikelnummern von Gützhold lauten:
10 Ersatzkohlen NR. 01167
10 Bürstenfeder Nr. 108134001

Gruß
Michael

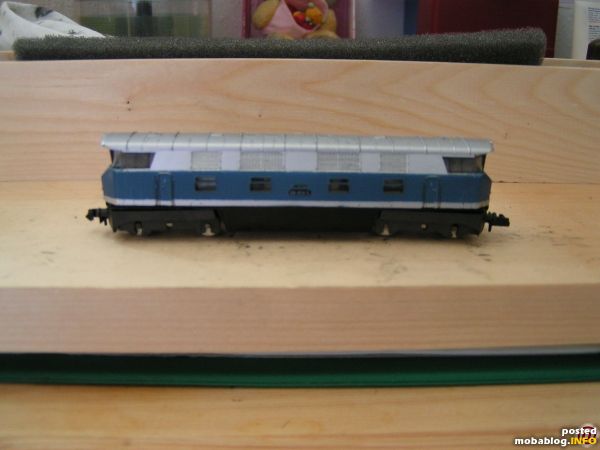

Hier das Modell welche modifiziert wurde.
Hier das Modell welche modifiziert wurde.

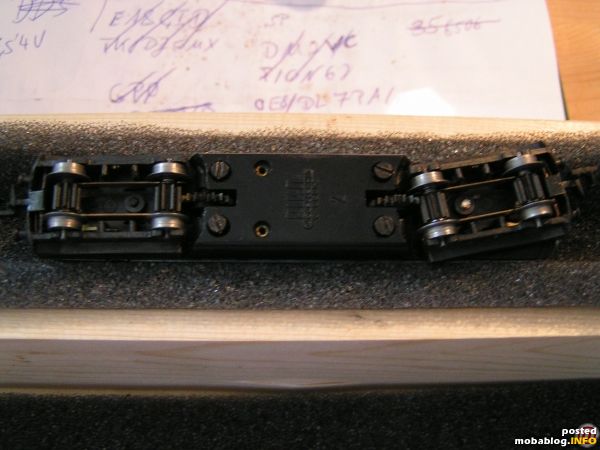

Zuerst die 4 Schrauben am Boden lösen!

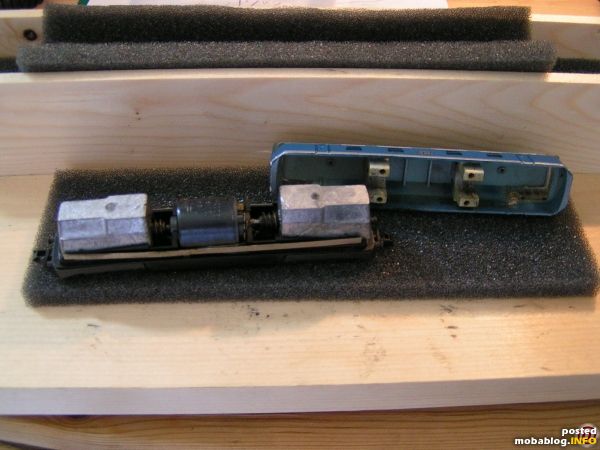

Danach Gehäuse abnehmen.
Zuerst die 4 Schrauben am Boden lösen!

Danach Gehäuse abnehmen.

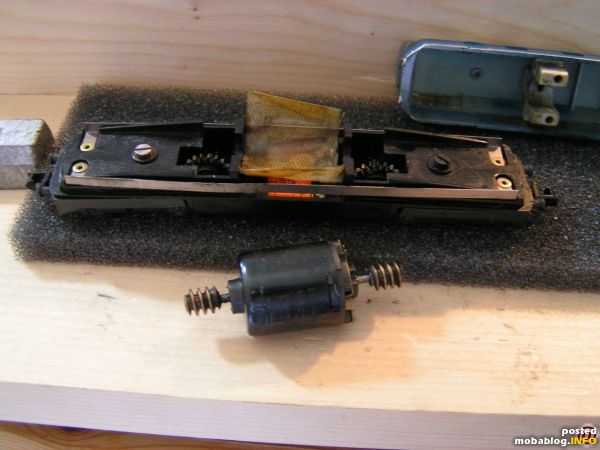

Danach liegt der Motor frei die Bleigewichte beiseite nehmen. Motor einfach vorsichtig herausnehmen.
Danach liegt der Motor frei die Bleigewichte beiseite nehmen. Motor einfach vorsichtig herausnehmen.

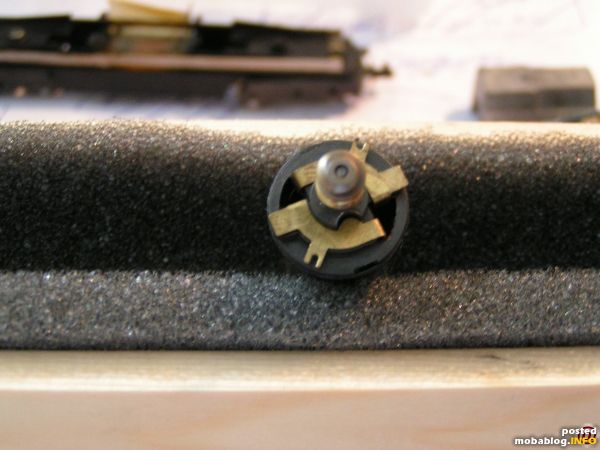

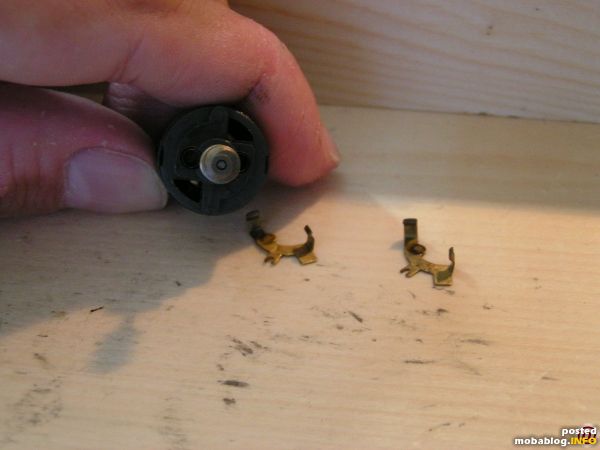

An dem Motor befinden sich die Kohlen und Fedrern hinter diesen 2 Kupferähnlichen gebogenen Kontaktblechen. Diese vorsichtig mit einem flachen kleinen Schraubendreher raushebeln. Am besten geht es an den Ecken.

 ...
An dem Motor befinden sich die Kohlen und Fedrern hinter diesen 2 Kupferähnlichen gebogenen Kontaktblechen. Diese vorsichtig mit einem flachen kleinen Schraubendreher raushebeln. Am besten geht es an den Ecken.

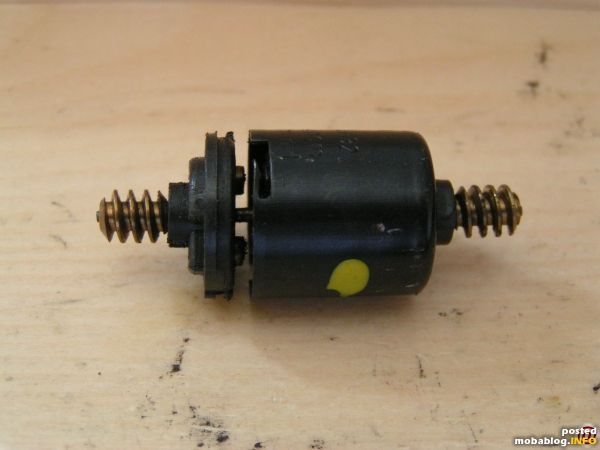

Den hinteren Teil des Motors kann man öffnen. In meinem Fall musste ich es tun um die alten Kohlen heraus zubekommen.
Den hinteren Teil des Motors kann man öffnen. In meinem Fall musste ich es tun um die alten Kohlen heraus zubekommen.

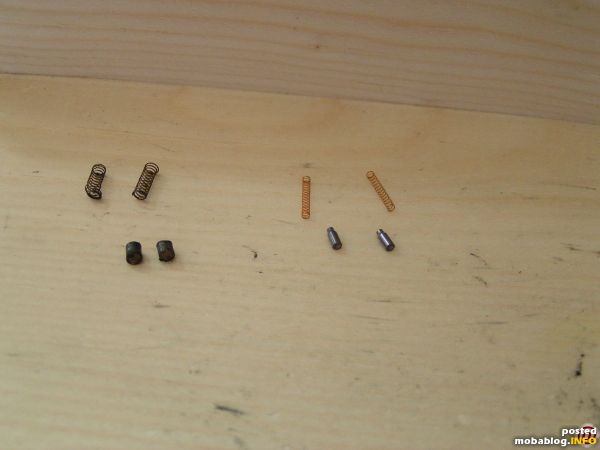

Hier der Vergleich!
Links die Piko Kohlen und Federn.
Rechts die Fleischmann Kohlen und Federn.

Bei den Fleischmann Federn muss man etwa 2-3 mm kürzen sonst passen sie nicht.
Hier der Vergleich!
Links die Piko Kohlen und Federn.
Rechts die Fleischmann Kohlen und Federn.

Bei den Fleischmann Federn muss man etwa 2-3 mm kürzen sonst passen sie nicht.

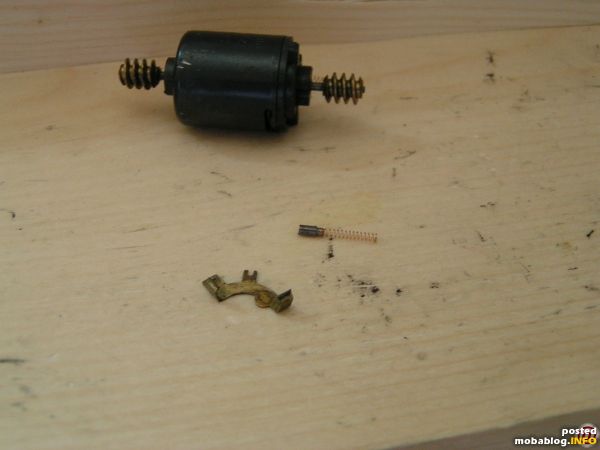

Hier die gekürzte Feder mit Kohle zum einbau!

Nach dem Umbau lief der Motor einzeln ruhig und ohne Probleme.
Nur nach dem Zusammenbau macht meine Maschine in einer Fahrtrichtung Geräusche aber die ...
Hier die gekürzte Feder mit Kohle zum einbau!

Nach dem Umbau lief der Motor einzeln ruhig und ohne Probleme.
Nur nach dem Zusammenbau macht meine Maschine in einer Fahrtrichtung Geräusche aber die kommen von einem Drehgestell. Hat sie vorher auch schon gemacht.

Die Artikelnummer für die Fleischmann Kohlen und Federn ist 6518.
