Hallo zusammen,
nachdem meine damalige Anlage auf Grund von Planungsfehler abgerissen wurde, habe ich mich für den Nachbau der H0-Anlage "Weyersbühl 2" in SpurN entschieden.
Die jetzige Anlage hat eine Länge von 280cm. Der linke Teil hat die Breite von 100 cm und der rechte Teil eine Breite von 140 cm. Die gesamte Anlage ist wie das Vorbild auf Rollen gebaut, so dass ich überall bequem herankomme.
Bei der Anfertigung des Gleisplans habe ich mir einige kleine Freiheiten gegönnt und habe den Bahnhof nach meinen Bedürfnissen abgeändert. Ebenso habe ich an den rechten Anlagenrand ein Gleisanschluss für ein Sägewerk geplant.
Die Anlage soll mit einem Computer gesteuert werden. Das Gleismaterial ist Peco Code 55. Die Weichen werden über die Weichendecoder mit Sepp-Antrieben aus England geschaltet. Da diese keine Selbstabschaltung besitzen, habe ich sogenannten CDU-Schaltungen mit eingebaut Die Digitalzentrale ist eine OpenDCC mit zurzeit zwei Booster.

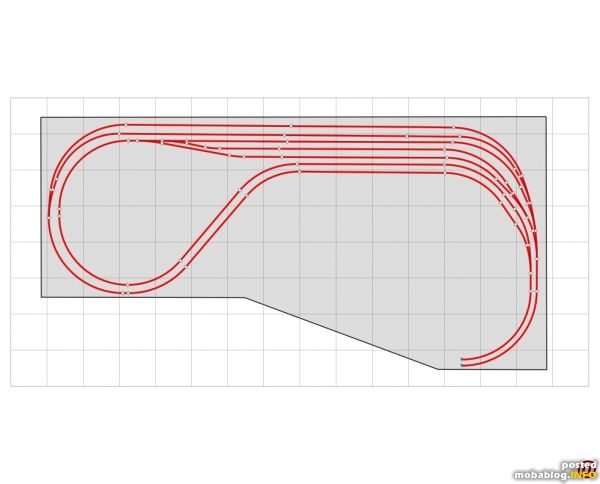

Der Schattenbahnhof. Das Raster hat eine Länge von 200mm

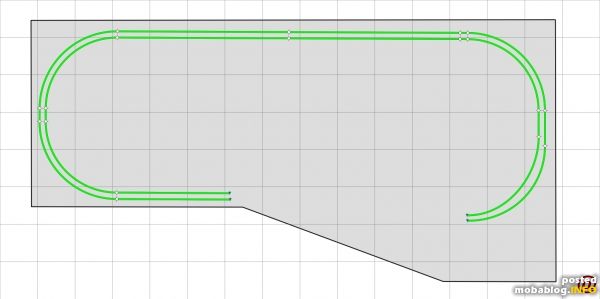

Die Auffahrt zum Bahnhof

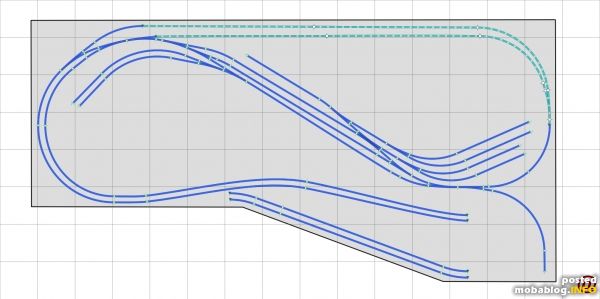

Der Bahnhof sowie die zwei Paradestrecken. Das Ausweichgleis am oberen Rand liegt später verdeckt in einen Tunnel. Der Bahnhof liegt auf eine Höhe von 200 mm

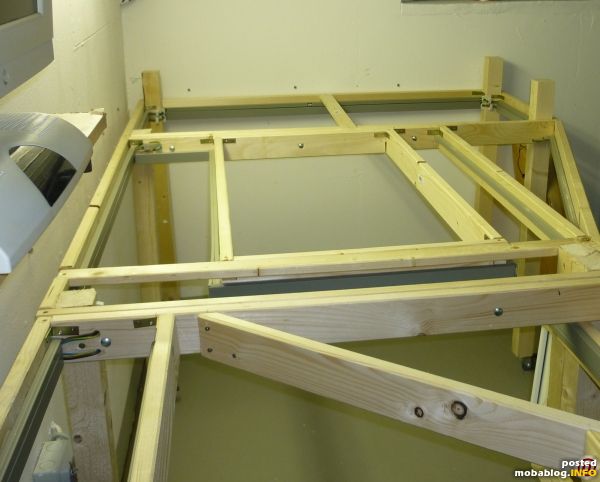

Das fertige Grundgestell mit einer von zwei Montageöffnungen. Die Fahrstromeinspeisungen für die zwei Booster sind als Ringleitung im Kabelkanal verlegt. In den anderen Kabelkanal liegen die Zuleitungen für die Weichendecoder und den CDU-Schaltungen

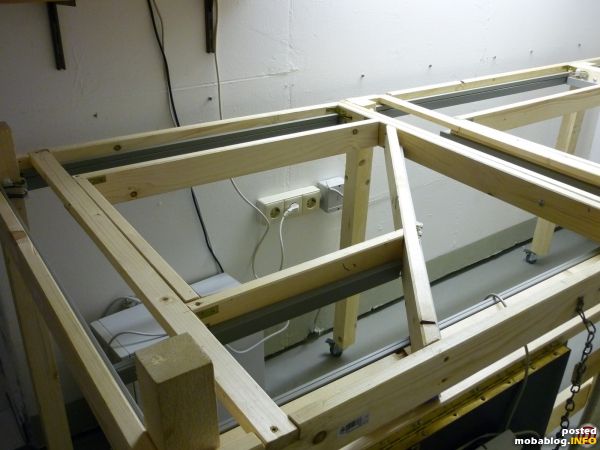

Blick auf die zweite Montageöffnung

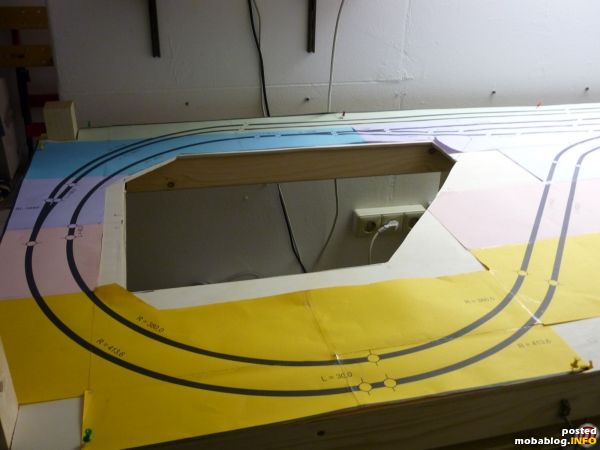

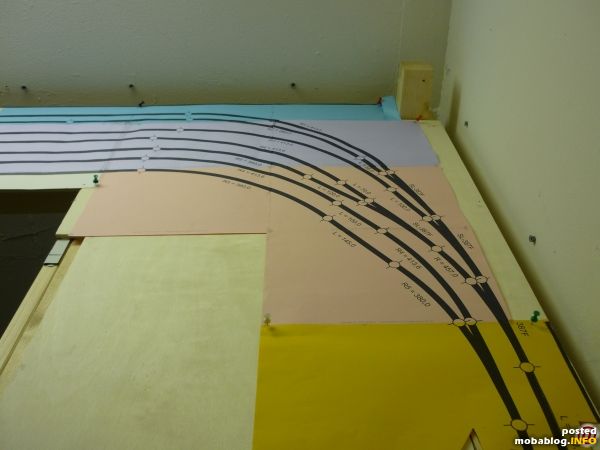

Blick auf die Schattenbahnhofausfahrt. Der Gleisplan für den Schattenbahnhof wurde 1:1 ausgedruckt und auf die Grundplatte gelegt. Auf der Grundplatte wurde zuvor eine Korkunterlage von 4mm geklebt. Man sieht auf dem Foto deutlich die Montageöffnung.

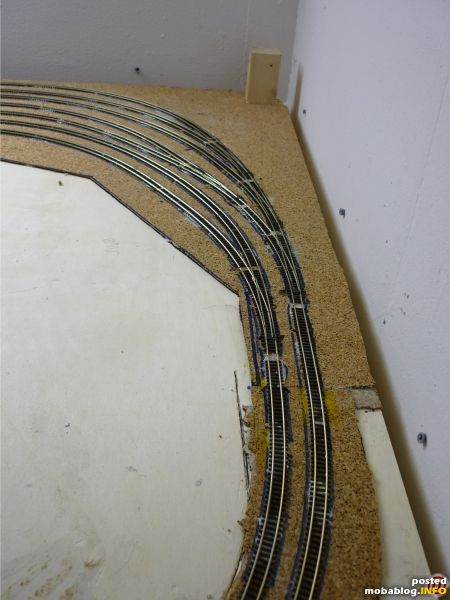

Blick auf die Einfahrt in den Schattenbahnhof
Die Gleise wurden bereits verlegt und mit Kontaktkleber verklebt

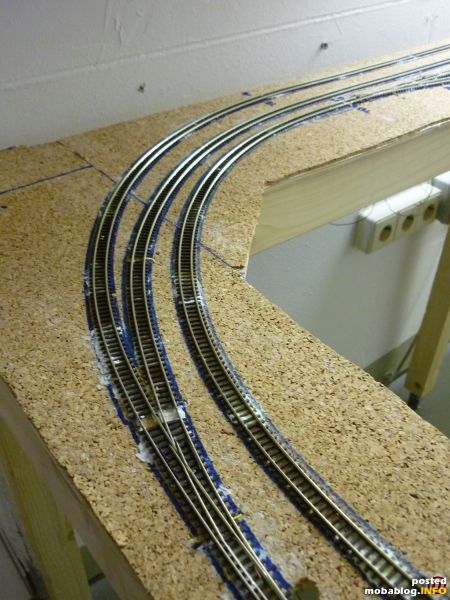

Ausfahrt aus dem Schattenbahnhof

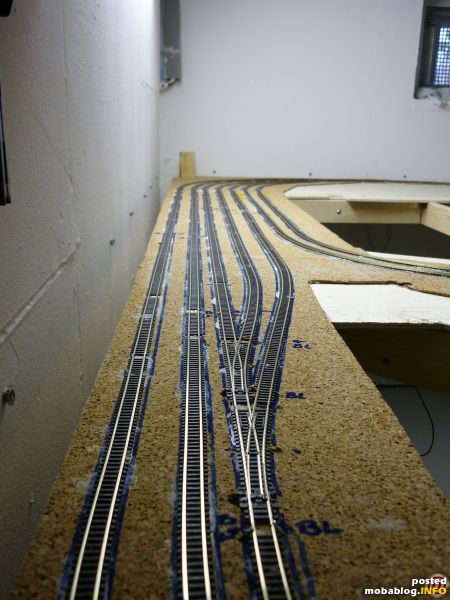

Gesamtansicht des Schattenbahnhofs
Das waren die ersten Bilder. Fortsetzung folgt.
Das waren die ersten Bilder. Fortsetzung folgt.
