Mehr ->Bahnhofplatz Tornesch anno 2026 | Leuchten und Anzeigen
Erstellt am Sonntag, 11. Oktober 2026
SMD-LEDs vom Typ 0402 mit warmweißen Licht sind die Basis für Innenbeleuchtungen, Leuchten und Anzeigen.
Bogenleuchte Messingrohr 1 mm, Lampenschirm Papier Durchmesser 5 mm, Höhe 30 mm,
Peitschenleuchte Messingroh 1 mm, Lampenschirm Evergreen-U-Profil 2 x 1 x 20 mm, Höhe 50 mm,
Zugzielanzeige Messingrohr 1 mm, Kasten aus Polystyrol 14 x 5 x 4 mm, Anzeigetafeln Laserdruck , Höhe 30 mm.
Die LEDs wurden in 5 Gruppen mit Gruppen-Vorwiderstand 260 Ohm parallel an einen Brückengleichrichter angeschlossen.
Gruppen: 1 Bahnsteig hinten, 2 Bahnsteig vorne, 3 Hochbauten und Bogenleuchten, 4 Aufgang hinten, 5 Aufgang vorne.
Gruppe 1 bis 3 siehe Schaltskizze.
Freundlicher Gruß
Hannah

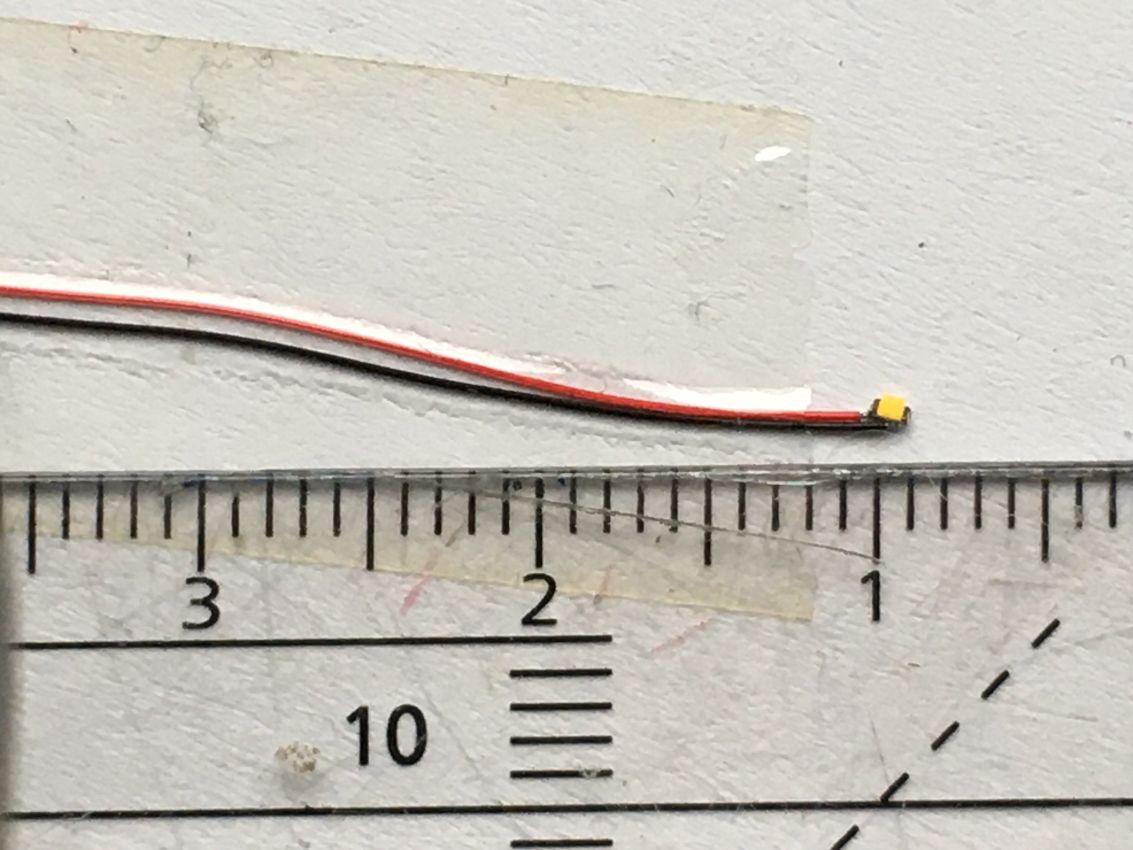

SMD-LED, 0402, warmweiß, fertig verdrahtet

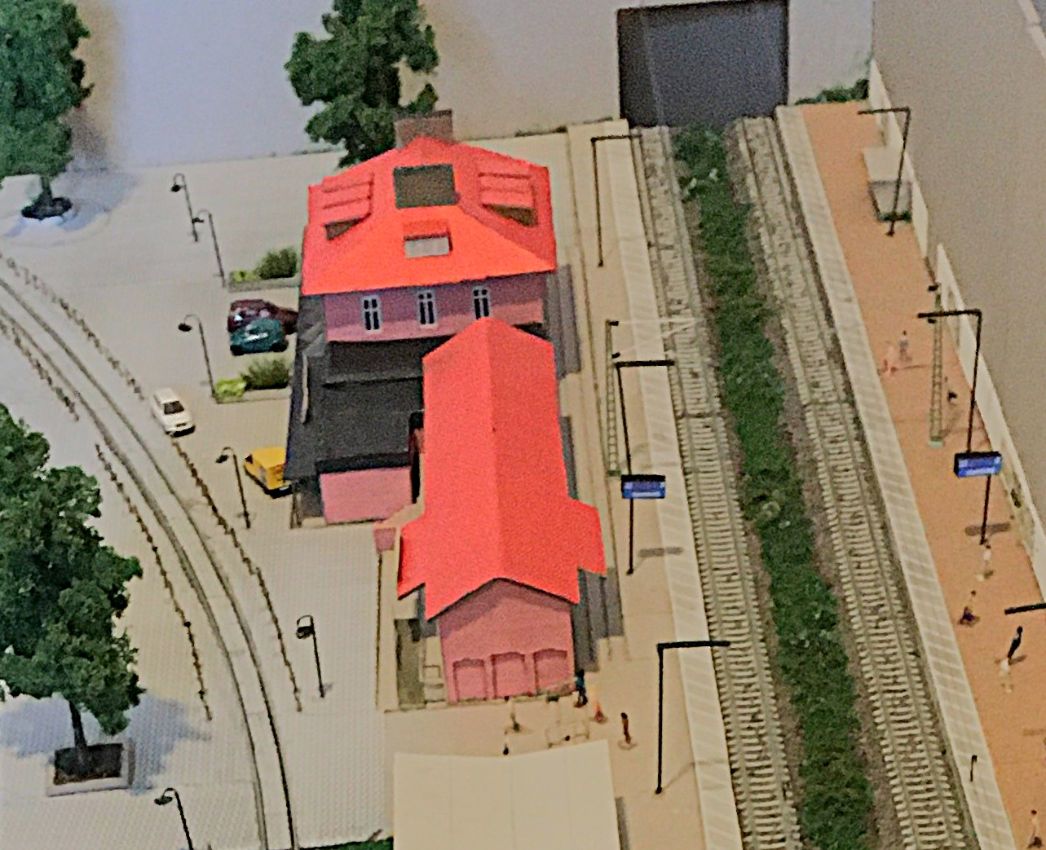

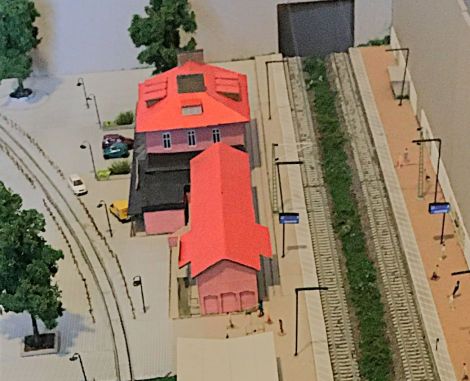

Bogenleuchten auf dem Bahnhofplatz, Peitschenleuchten und Zugzielanzeigen auf den Bahnsteigen

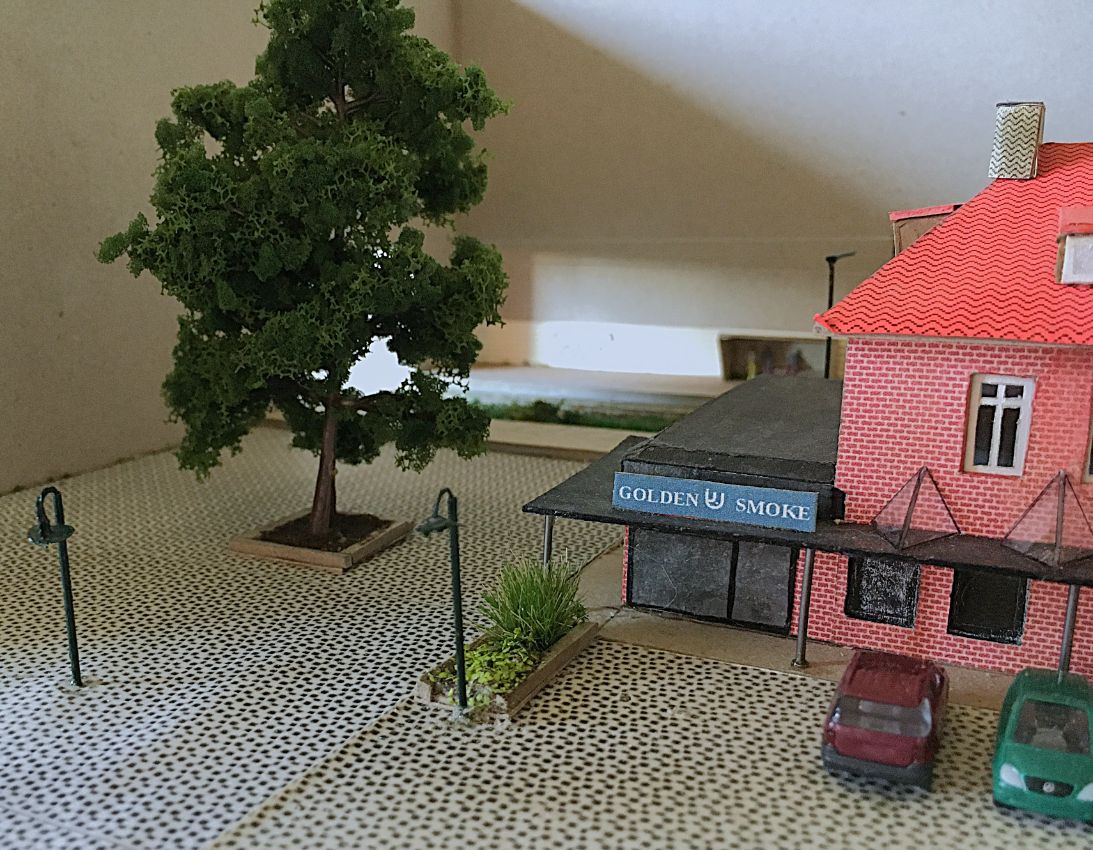

Detail Bogenleuchten

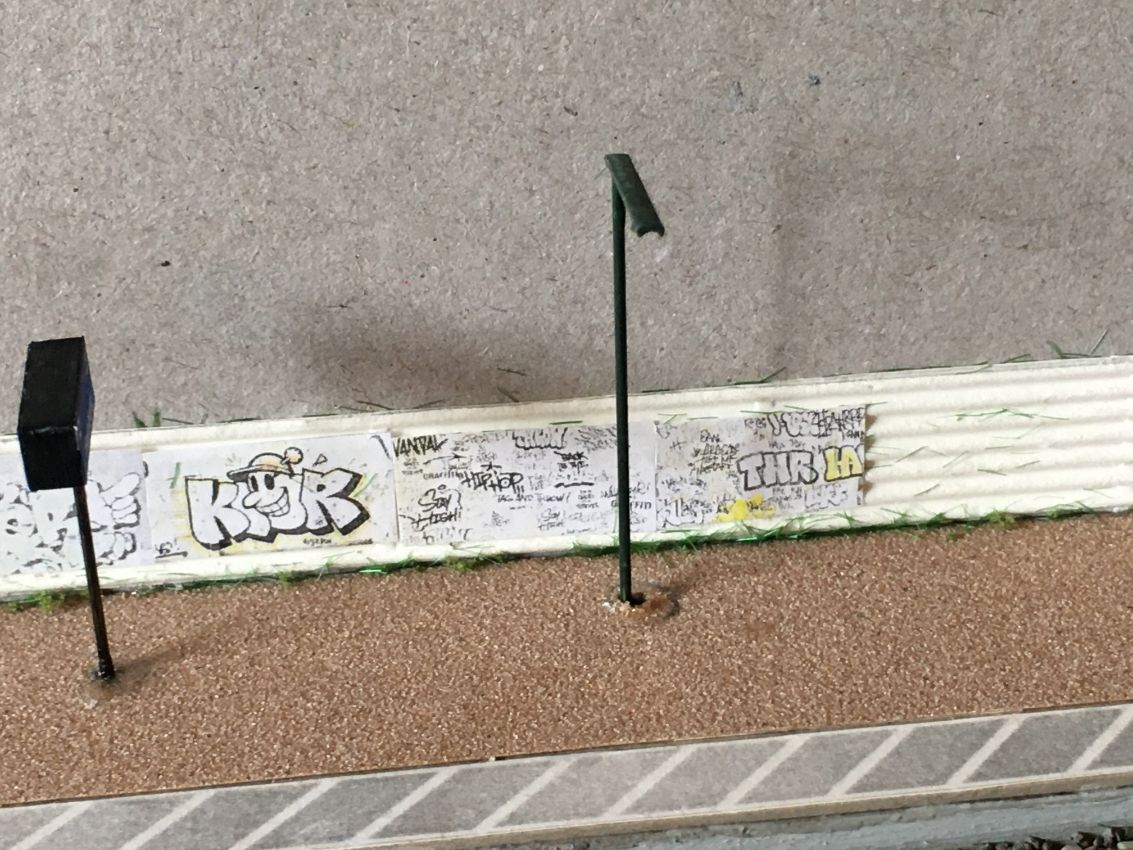

Detail Peitschenleuchten

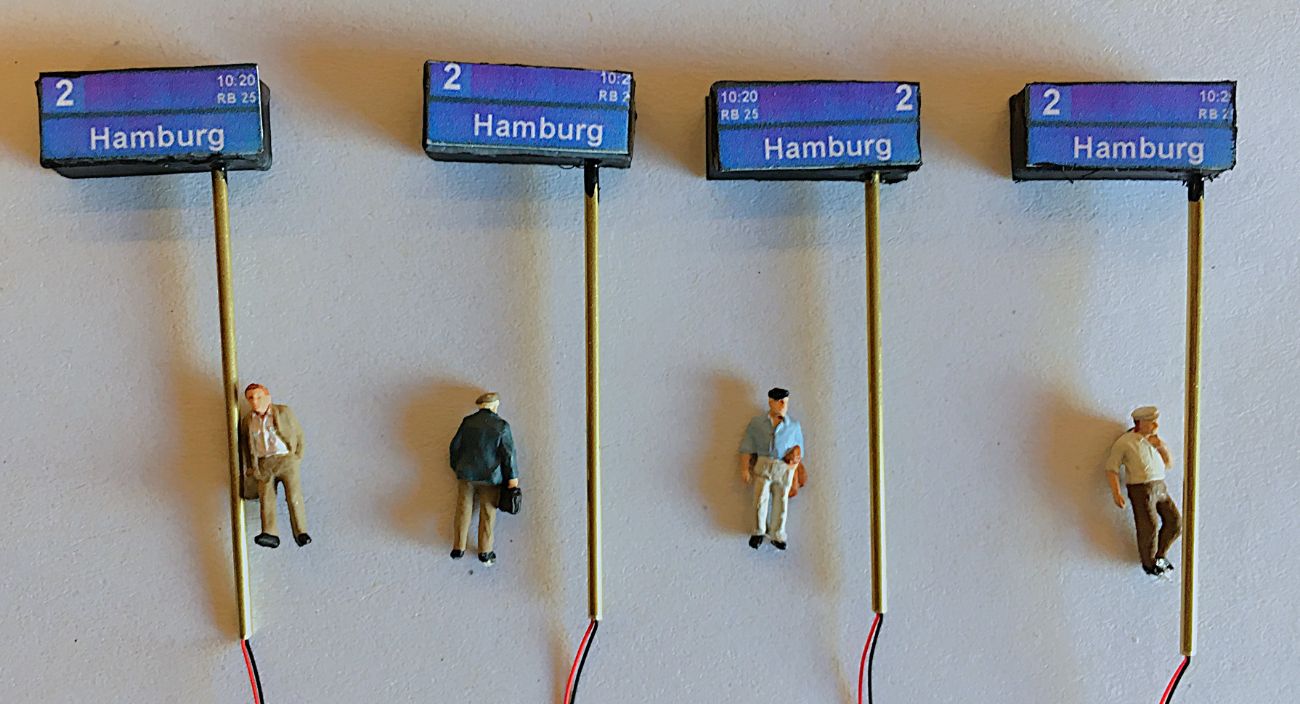

Detail Zugzielanzeigen

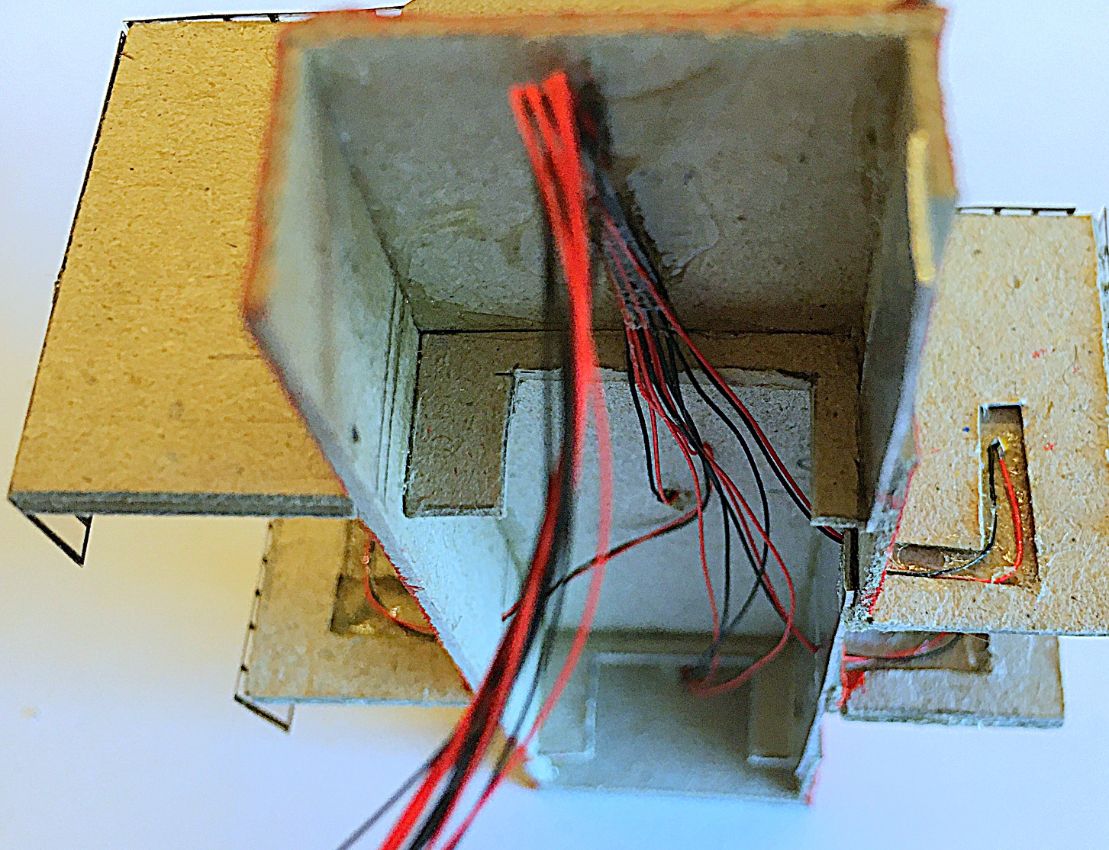

Detail Treppenaufgang-Beleuchtung

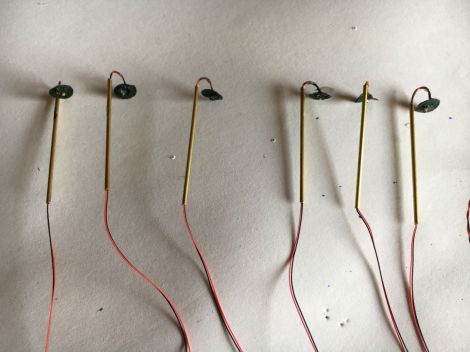

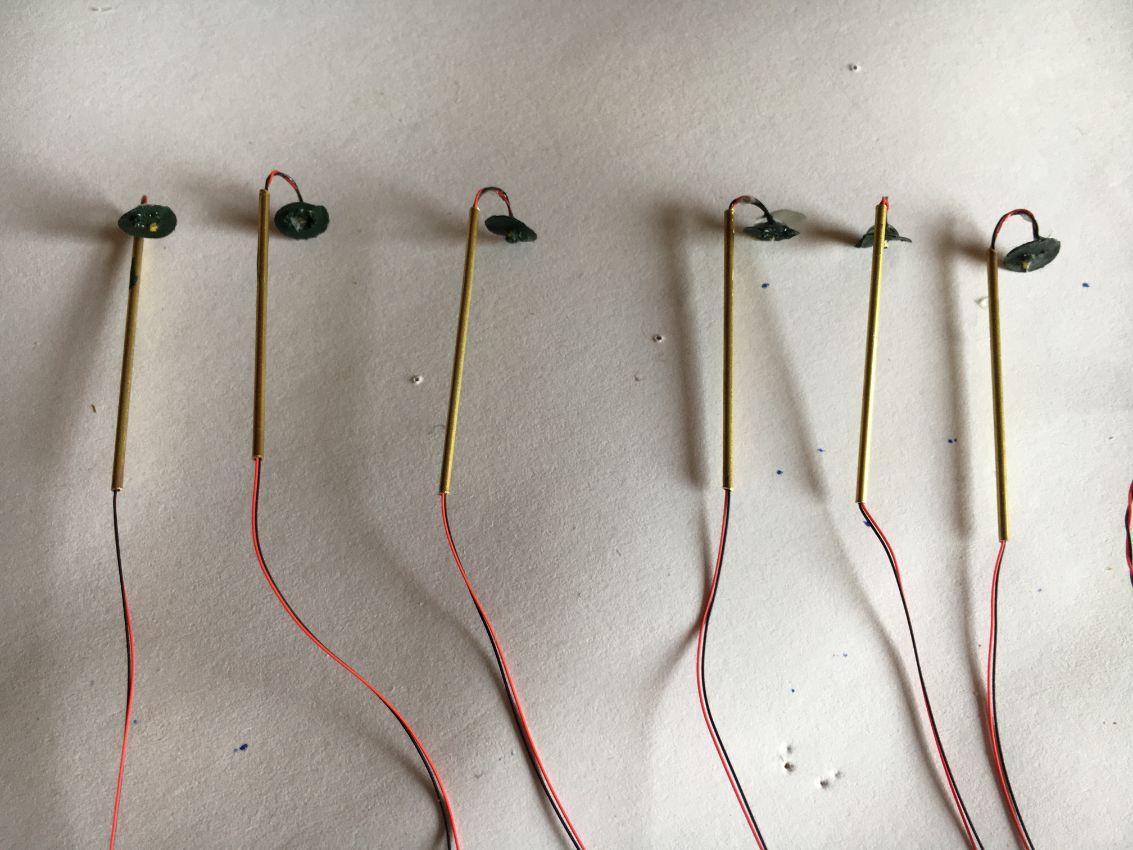

Bogenleuchten im Rohbau

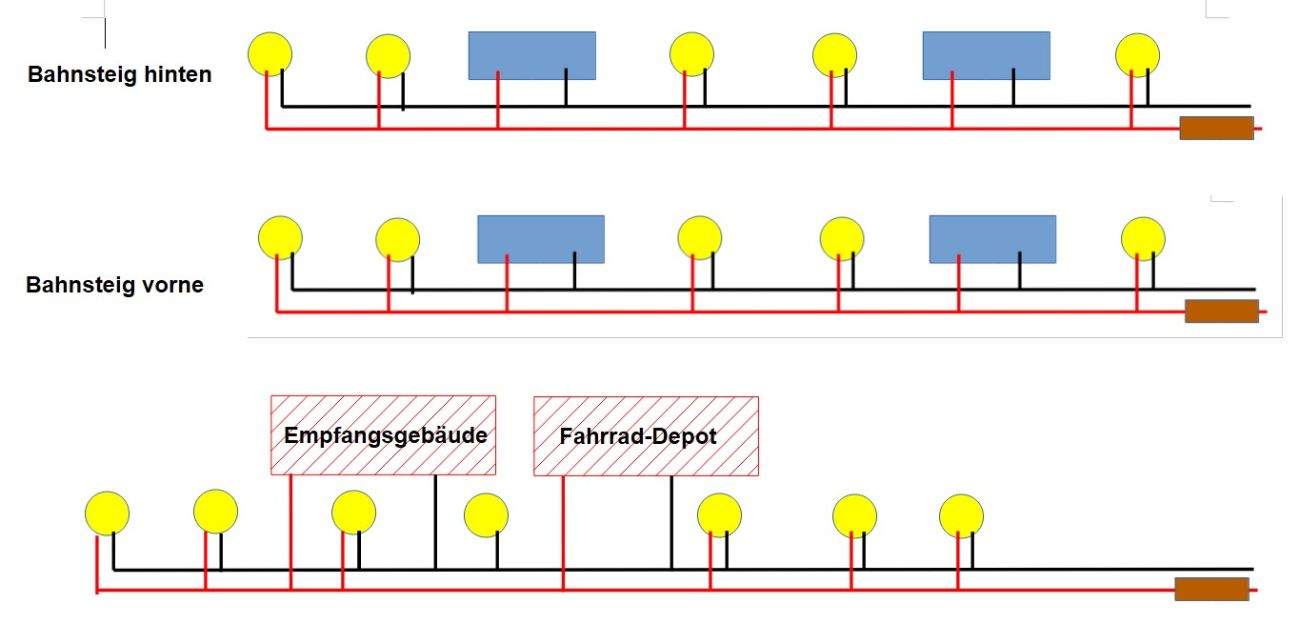

Schaltskizze zu LED-Gruppen
