EDIT: 20.11.15 Plane inzwischen doch noch etwas kleiner, Grund sind u.a. auch Zugkraftprobleme, lasse das hier mal als fast gebaute Studie online.
Hallo,
möchte mich vorsichtig mit meiner nun recht abgeschlossenen Anlagenplanung zurückmelden. Falls Euch grobe Fehler auffallen, sind diese nun noch korrigierbar.
Die Anlage wird aus einem großen Abstellbahnhof und relativ kleinen durch Kulisse optisch getrennten Landschaftssegmenten im Bogen bestehen. Dies ist v.a. der Transportabilität geschuldet. Die Übergänge werden durch Brücke/Gebäude teilweise kaschiert.
Die komplizierte Form der Landschaftstrapeze bekomme ich schon irgendwie hin, den Abstellbahnhof gibt es prinzipiell schon im Unterbau.
Marienaue ist ein fiktiver kleiner Durchgangsbahnhof eines großen Dorfes im Nordwesten der ehemaligen DDR um 1991. Er liegt an einer 2-gleisigen noch unelektrifizierten Hauptbahn mit hohem Verkehrsaufkommen und bietet 2 durchgehende Hauptgleise (1+2) sowie ein weiteres Hauptgleis (3) für Zugkreuzungen, Nahverkehr und Überholungen am Hausbahnsteig. Die ungewöhnliche Benennung der Gleise besteht seit Ausbau der Strecke zu 2-gleisig in nicht näher benannter Vergangenheit.
Im Zuge dieses Ausbaus wurde auch die Schranke der Staatsstraße gegen eine Bahnhofsbrücke ersetzt.
Der Bahnhof bietet noch ein paar weitere Rangiergleise und Ladestellen (Ladestraße, Kopf-/Seitenrampe, Gs), die noch sporadisch von Nahgüterzügen bedient werden, die mit Gruppenausfahrsignalen an Gleis 3 den Bahnhof wieder verlassen können.
Die Weichen und Signale (Hl-Signalsystem) sind stellwerksbedient. Durch die Lage des Bahnhofes im Bogen sind für eine ausreichend gute Signalsichtbarkeit Vorsignalwiederholer nötig und wurden aufgestellt.
Die Streckenhöchstgeschwindigkeit liegt bei 120 und im Abzweig bei 40 km/h, was auch alles korrekt so signalisiert werden soll. Weiterhin wird die Möglichkeit des Wiedereinfahrens in das Gleisvorfeld des Abstellbahnhofes mit Halt erwarten oder frei am Ausfahrsignal mit signalisiert.
Weitere Signalbilder wie Ra 12 (Ost) und Zs 1 sollen auch dargestellt werden können.
Als Gleissystem wird mit Ausnahme der Weichen im sichtbaren Bereich (Peco Code 80 mit leitenden Herzstücken) ausschließlich Roco verwendet.
Der Mindestradius ist mit wenigen Ausnahmen im Abstellbahnhof R295 (Kühndosto als Ursache) und bei den durchgehenden Hauptgleisen um R1050.
Als Steuerungssystem verwende ich auch hier wieder mein bewährtes einfaches Analogsystem mit vielen Stromkreisen und Trafos.
Züge wie im Profil in recht vorbildgetreuen Längen und Zusammenstellungen. Schnellzüge sollen nach Möglichkeit hier Nahverkehr und Güterverkehr überholen. Sporadisch sind auch im Zuge der sich ankündigenden Elektrifizierung 106 mit Messbügel unterwegs.
Landschaftlich möchte ich mich bemühen, um möglichst realistisch zu bauen. Straßen sollen mit Asphalt (keine Folien), Kopfsteinpflaster bzw. mit vorbildgerechten Betonplatten dargestellt werden.
Da sinnvolle Gebäude fehlen, möchte ich mich diesbezgl. auf Kompromisse und demnach das Minimum beschränken.
Der sonstige Selbstbau von Bahnsteigen, Bäumen, Straßen usw. wird mich erwarte ich genug beschäftigen.
Die Baufortschritte möchte ich dokumentieren und hier in weiteren Blogs vorstellen.
Mal sehen, wann ich anfange und wie ich vorankomme.
VG
Mario

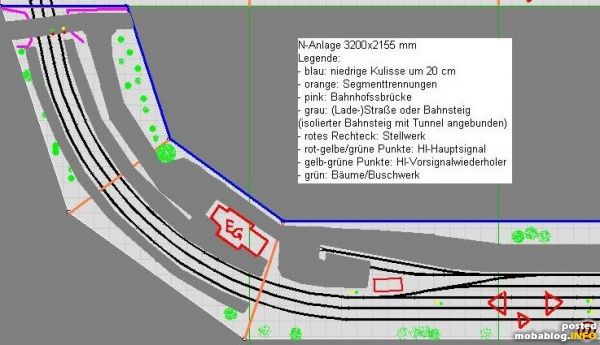

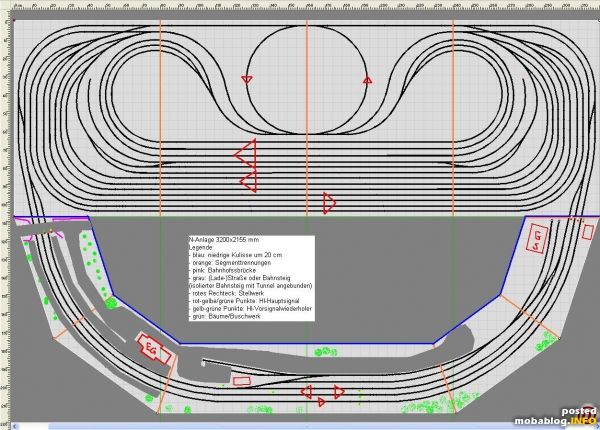

So soll es vereinfacht mal aussehen. Ob die Legende lesbar ist, weiß ich jetzt nicht.

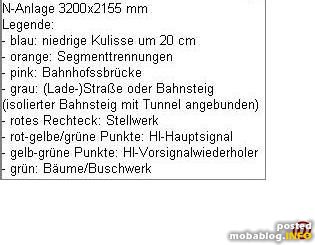

Ok, nochmal die Legende.
Damit es nicht ganz so klein ist...

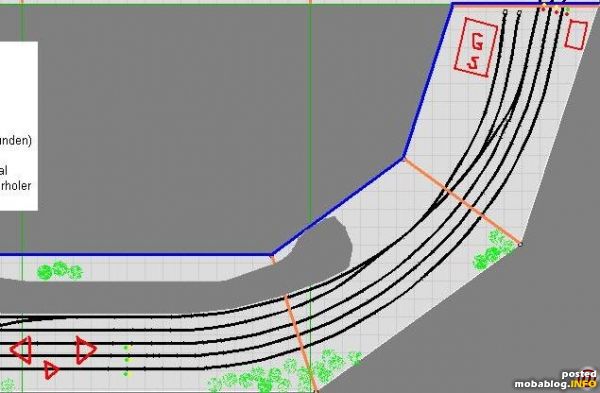

... noch 2 Zoombilder.
