Mehr ->Abdrück-Formsignal in 1:160
Erstellt am Montag, 25. April 2011
Meine Anlage verfügt über einen kleinen Ablaufberg. Nun war es an der Zeit, die Signalisierung in diesem Bereich in Angriff zu nehmen. Unter anderem brauche ich ja ein Abdrücksignal ... - und da fing das Problem an. Für Spur N konnte ich mal wieder nichts finden. Nach ein paar Tage reifte die Idee, ein solches Signal selbst zu bauen. Nachfolgend seht ihr das Ergebnis.
Einen ausführlichen Berich findet ihr zudem unter http://www.modellbahn-dortmund.de/tipps/selbst/Selbst_Signal_Ra6-8.html
Vielleicht findet an dieser Stelle ja der Eine oder Andere eine Anregung ...

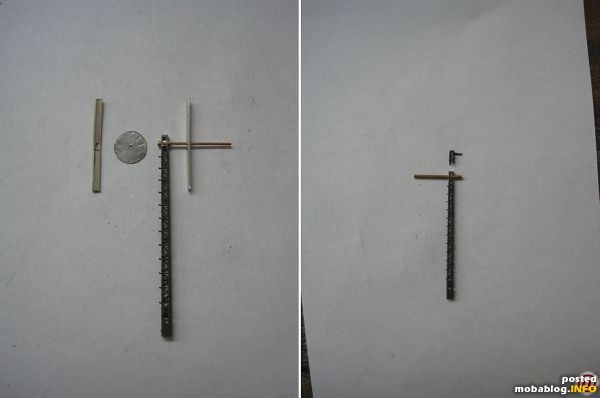

Als Basis dient ein Gittermast von einem Vissmann-Formsignal. Hatte ich glücklicherweise noch in einer Bastelkiste ;-)) Weiter hilfreich ist etwas Weissblech (z.B. von einer Erdnussdose), Federstahldraht 0.3 mm, gezogener verkupferter Stahldraht 0.2 mm und 0.5 mm, dünnes Messingrohr, Schienenprofil, SMD-LED und Farbe.
Die Maße musste ich aus einer Zeichnung abgreifen, es kann also sein, dass an der einen oder anderen Stelle ein Fehler vorliegt.
Die Signalscheibe und -flügel sind bereits montiert. Ebenso der "Wartungskorb" mit seiner Weissblechplattform und seinem 0.2mm starkem Geländer. Alle Bauteile werden zusammengelötet.

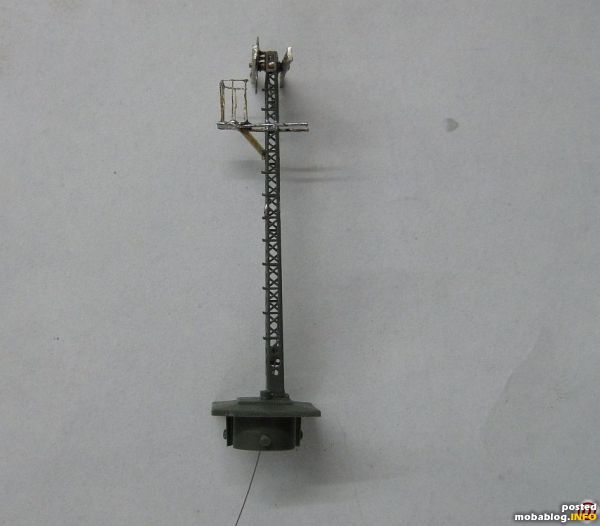

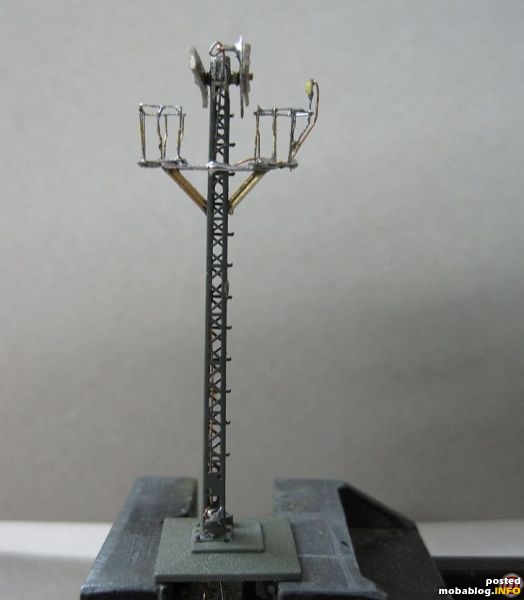

Alle Bauteile sind montiert. Am rechten Korb ist die SMD-LED zu erkennen.

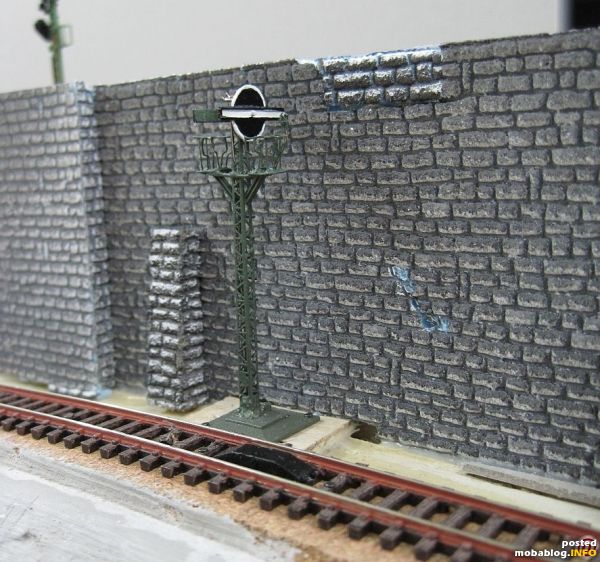

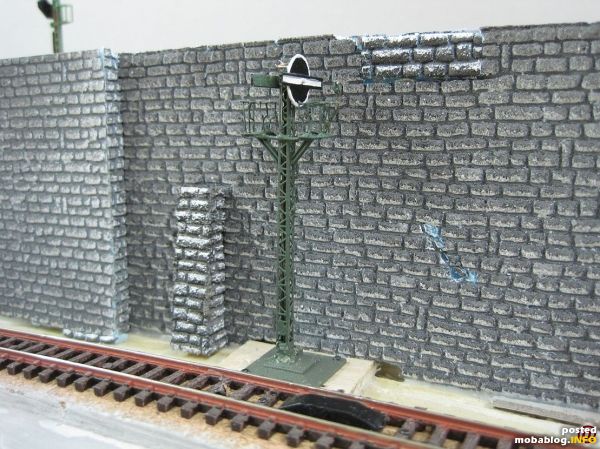

Fertig lackiertes / gestrichenes Signal an seinem künftigen Standort.

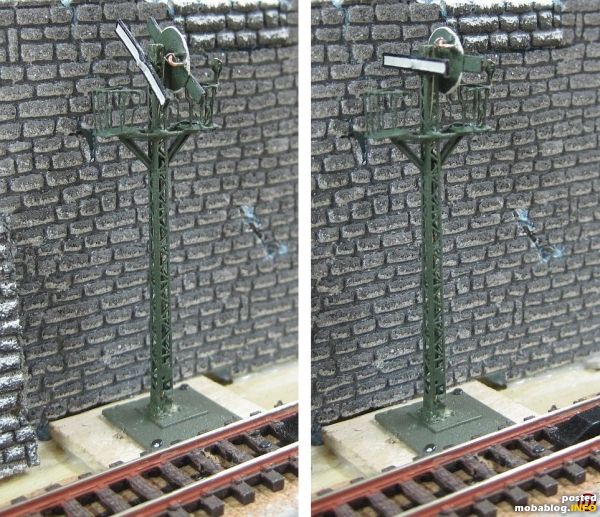

... und nochmal von der Rückseite aus gesehen.

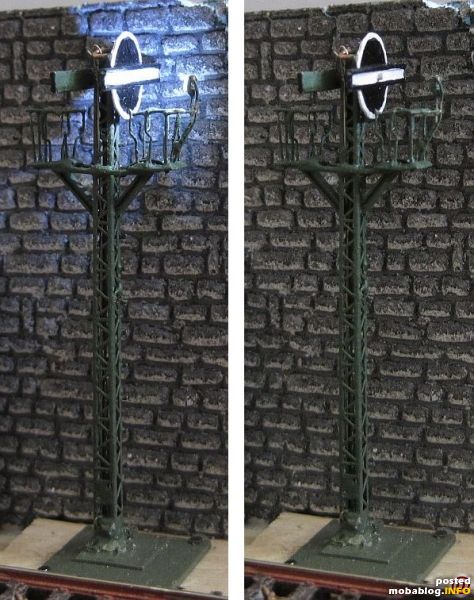

Der Beweis, dass die SMD-LED funktioniert ;-))

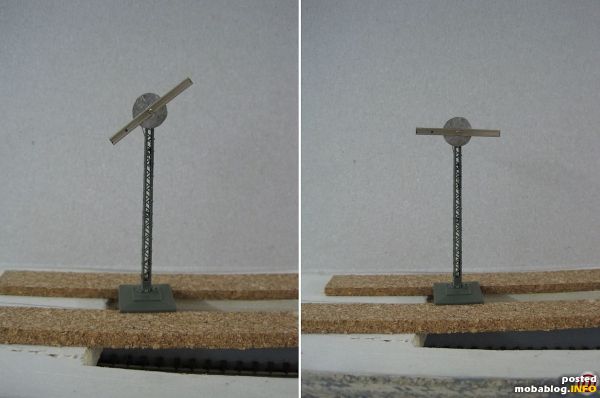

Zwei kleine Videos, wie sich das Signal in der Bauphase von Hand stellen lässt, bzw. im eingebauten Zustand mit einem Servo betrieben wird, kann man auf o.g. Homepage sehen ...
Ich hoffe es hat euch gefallen.
