Mehr ->!! Vogelperspektive als Gleisplanersatz !!
Erstellt am Donnerstag, 17. Februar 2011
Hallo,
vielen Dank für die vielen Anfragen bezüglich meiner Gleispläne! Ich muss Euch enttäuschen-> Es gibt keinen Gleisplan! Seit Baubeginn im Jahre 2004 bin ich drei Mal umgezogen und habe die Anlage immer wieder an die neuen Gegebenheiten angepasst, es kommen Module hinzu bzw. werden abgebaut, oder verbreitert (Bsp.: Bahnhof) etc.
Das dies aus der Vogelperspektive natürlich nicht sehr ordentlich und geplant aussieht ist klar!
Folgende Bedingungen hatte ich aber immer eingehalten:
1.Wenig Bauaufwand und Materialaufwand-> Standartmodul: 60x30 cm "Regalgröße"
2.Alle Gleisübergänge der Module sind nicht fest eingeschottert, aber die Gleise sind fest auf Nägeln verlötet -> So konnte ich z.B. im Nachhinein die Nebenstrecke abzweigen lassen ->Neue Nägel setzten, Verlöten->fertig
3.Die Stabilität soll gewährleistet sein, wenn die Anlage in die Tiefe erweitert wird -> Zwischenspannten gesetzt.
4. Alle elektr. Übergänge zwischen den Modulen sind mit 32 poligen Steckern versehen, um für später "freie Kapazitäten" zu haben. Der hohe Lötaufwand lohnt sich wirklich!
5. Realisierung von abwechslungsreichem Fahrbetrieb mit nur 3 Modulen
(Wendemodul mit Landschaft, Kurvenmodul, Gleisvorfeldmodul zum Rangieren) bei Platzmangel
Ich kann denjenigen, die mit dem Gedanken spielen das Hobby aufzugeben, nur raten keine große Anlage zu planen. Denn es kommt schnell Frust auf, wenn man mangels Zeit nicht voran kommt! Ich empfehle kleine Module/Segmente, denn in die Länge und in die Tiefe kann man immer noch bauen! ...wenn man in Rente ist ;-)
Ich habe meine Kinder-Anlage abreißen müssen, da sie beim Auszug nicht mehr transportabel war (3,50x2,80m)!

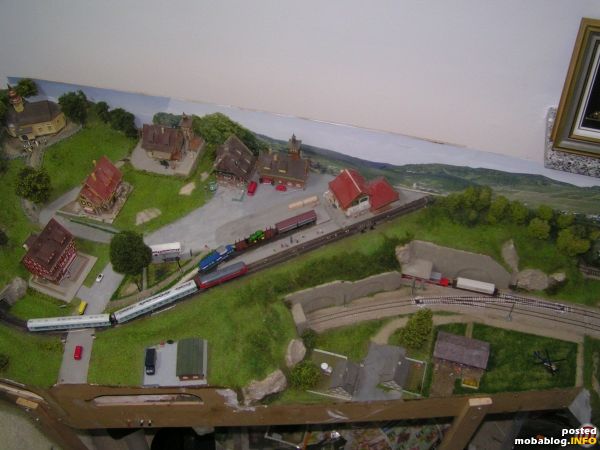

Wendemodul.Orientierung auf 09:00 Uhr. Unten wendet im Schattenbahnhof die Hauptstrecke in einer Kehrschleife. Die Nebenstrecke wird ein einer einfachen Kehre nach oben geführt.
Ausrichtung: 11:00 Uhr . Die Nebenstrecke zweigt hier ab.

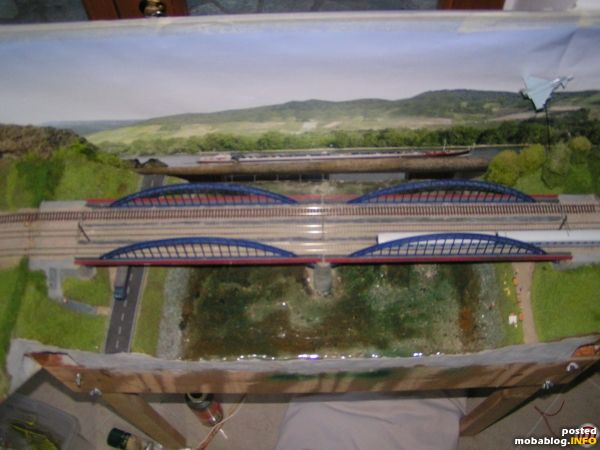

Ausrichtung 12:00 Uhr Brückenmodul. Hier soll das Nebeneinander von Beton - und Holzschwellen den Wandel der Zeit betonen....

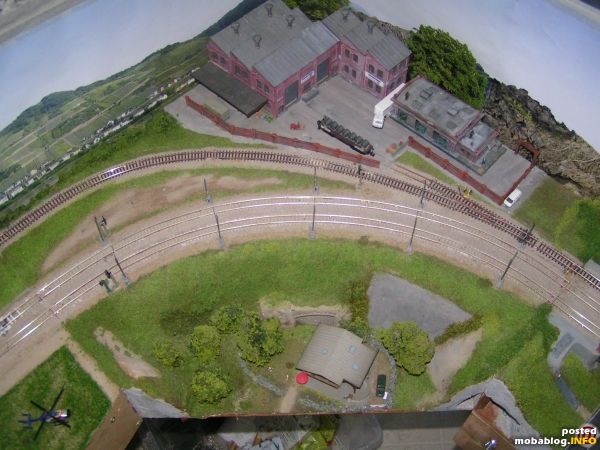

Ausrichtung 13:00 Uhr Kurvenmodul

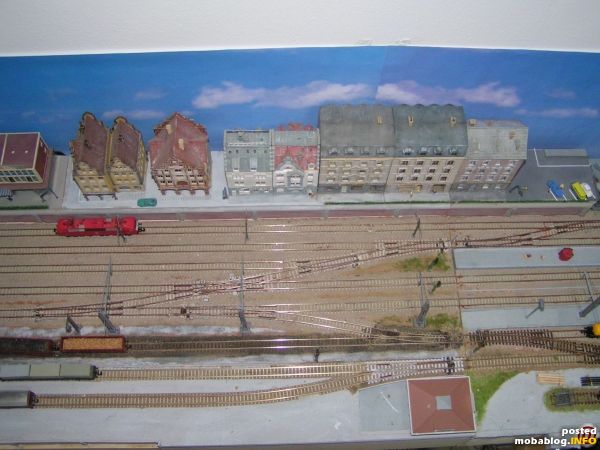

Ausrichtung 15:00 Uhr Gleisvorfeld Teil 1. Da der Bahnhof als Kopfbahnhof mit nur 4 Gleisen geplant war, wurde ein Gleisplan ausgedacht der alle Möglichkeiten zum Rangieren ausschöpft!! Der Bahnhof+Containerverladung verfügt hier nun über 8 Gleise und das Modul ist auch nicht mehr 30 cm tief...soviel zur Flexibilität des Modulbaus !!

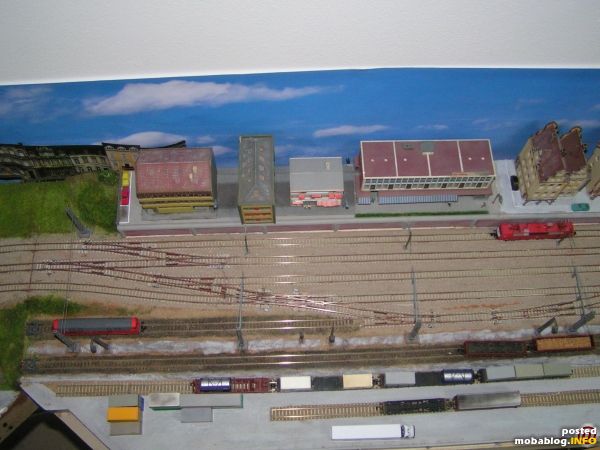

Ausrichtung 15:00 Uhr Gleisvorfeld Teil 2 Trick: Die Häuserzeilen, der Bahnhofsplatz und die Bahnsteige lassen sich komplett abnehmen, um diese gegen Industrieanlagen auszutauschen -> Rangierbetrieb! So kann das aufwendige Modul in andere Anlagen eingebaut werden und man spart sich bares Geld und Zeit wegen der vielen Weichen!

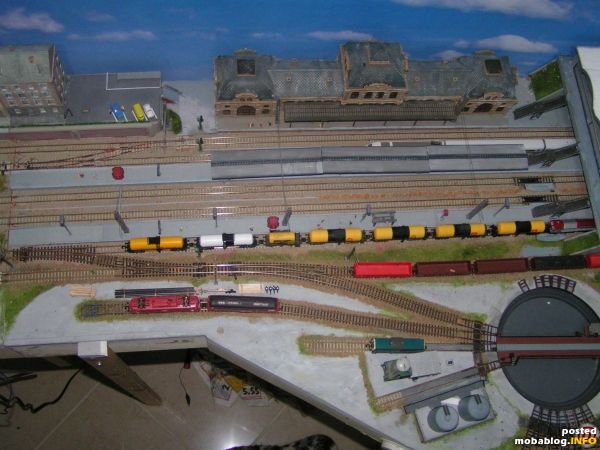

Ausrichtung 15:00 Uhr Einfahrt Bahnhof. Wie gesagt: es begann mit 4 Gleisen!

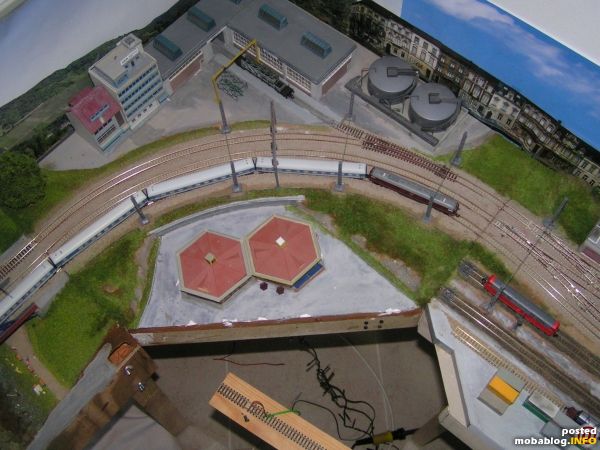

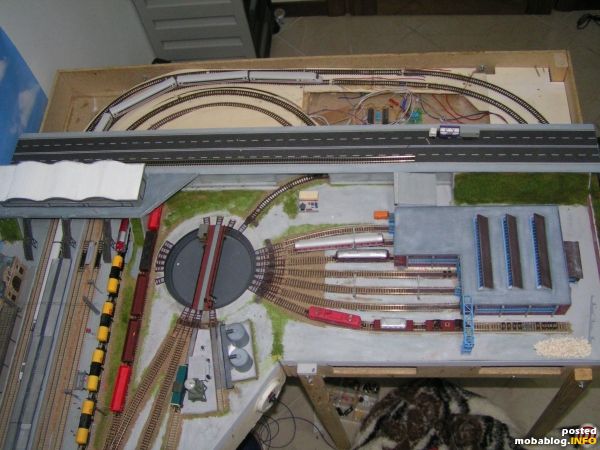

Schattenbahnhof + Bw. Ausrichtung 17:00 Uhr. Wendeschleife, die insgesamt 6 lange Züge aufnehmen kann. Erst später kam mir die Idee, ein BW darüber zu bauen! Die Messehalle (weißes Dach) auf der Brücke sollen den Blick in die Wendeschleife verdecken. Bin gerade dabei einen modernen Stadteil zu bauen, der auf die Wendeschleife gesetzt wird. Man spart sich bei dieser Bauweise weiter Weichen+Ausfahrsignale!

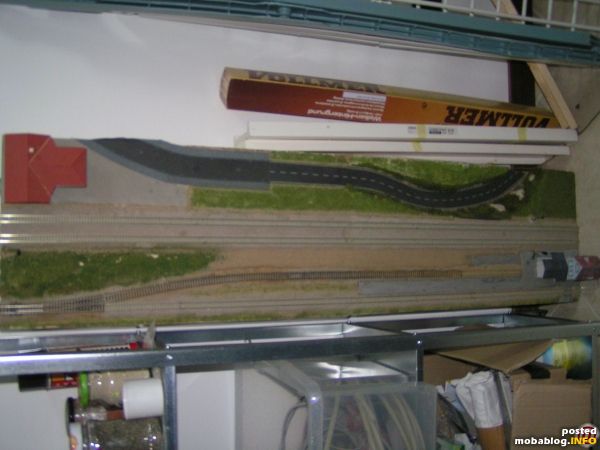

Das Modul sollte auf 09:00 Uhr eingebaut werden, findet aber zur Zeit keinen Platz ;-(
