Ivan Mikes, alias "Ivan M."
Mehr ->Wagondrehscheiben Spur N
Erstellt am Freitag, 2. April 2010, zuletzt aktualisiert am Sonntag, 4. April 2010
Ich interessiere mich für die Bahnbetriebswerke, weil man dort immer viel "zu tun" hat und so baue ich auch ein auf. Natürlich in Spur N. Und der Hauptpunkt eines BWs ist eine Drehscheibe. Es gibt die Drehscheiben von Fleischmann und Arnold für die großen Lokomotiven aber wenn es zur Kohleversorgung oder Erzastteilen kommt dann ist die Auswahl für die Wagondrehscheiben leider klein. So habe ich mich entschieden die Drehscheibe selbst zu bauen. Hier gibt es ein paar Beispiele - Eine 5 cm Drehscheibe (8 m) auch mit verschiedenem Boden und eine 3,5 cm Drehscheibe (5,6 m). Eine auch mit FiNescale Code 40 Gleisen. Und dazu kommen auch der Antrieb und die Steuerung. Hoffentlich wird die Produktion bald auch laufen.
Ivan
PS Es tut mit leid für die Fehler, aber ich lerne :-).

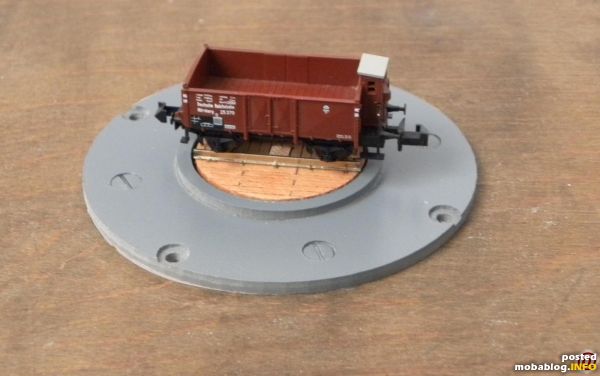

Die kleine Drehscheibe (5.6 m) mit einem Wagon

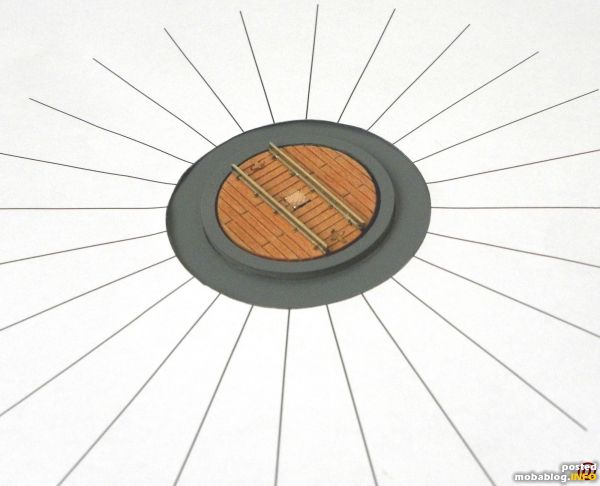

Die kleine Drehscheibe im Testtisch

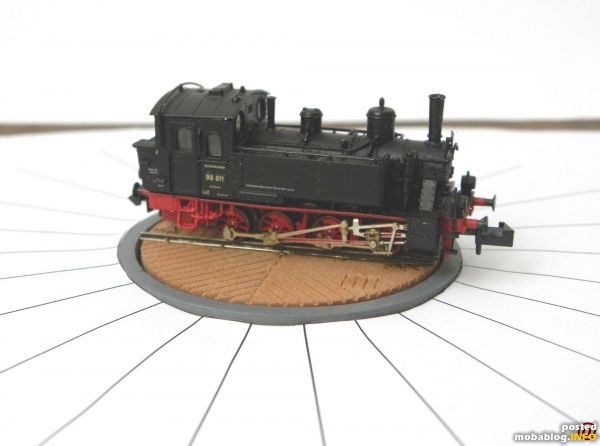

Die grossere Drehscheibe (8m) im Testtisch mit BR 98 - FiNeScale Gleis

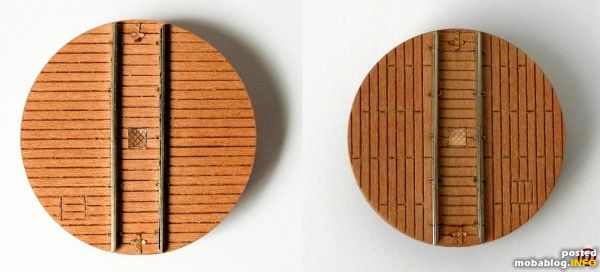

Verschiedene Boeden

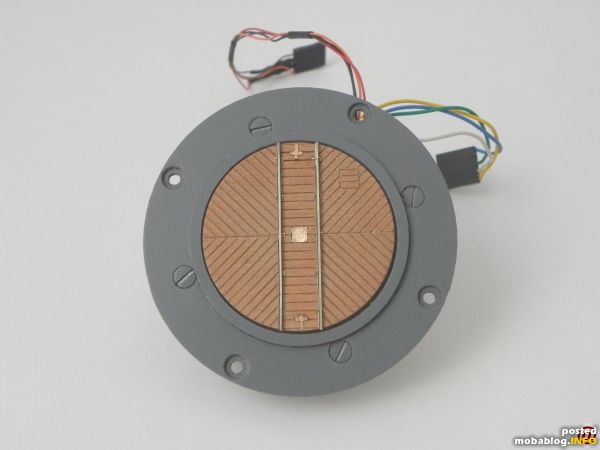

Ganze Drehscheibe

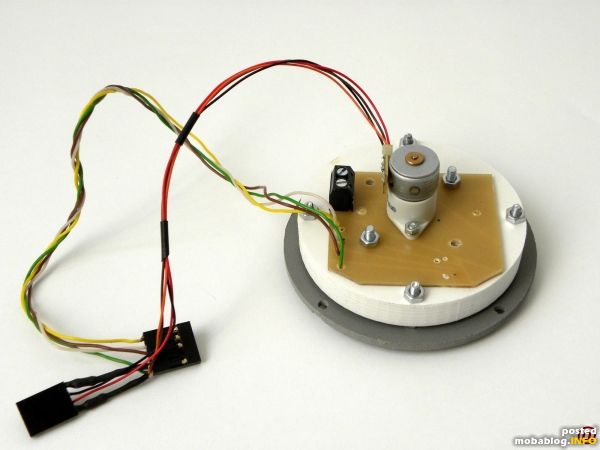

Von unter - der Antrieb

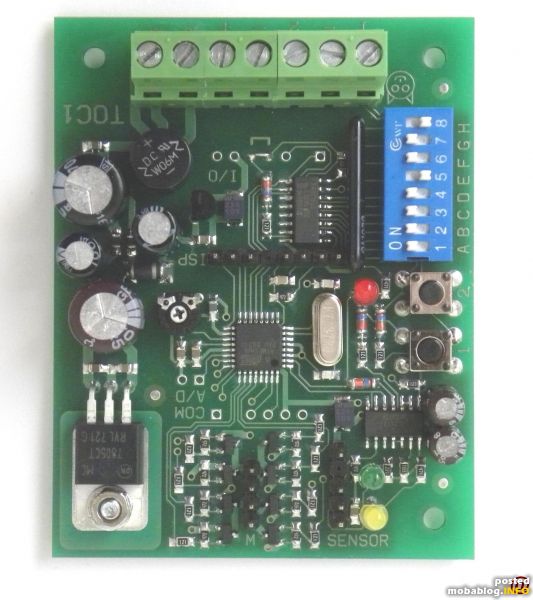

die Steuerung
